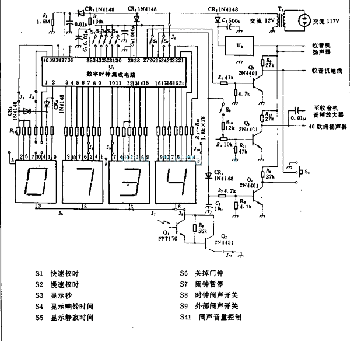

数字闹钟电路图

　　U1是3817集成电路。它具有直接驱动显示器的能力，可以显示12h或24h，可以按时发出闹钟声音，按时自动打开收音机。显示器是FND500发光二极管，输入频率可以是50H或60Hz。U2是7800系列稳压器，它的额定功率能满足所用收音机的要求。用户可以选定收音机播放的时间长短（是长为59min）届时Q3会输出一个低电平，自动关掉收音机。当闹钟比较器查处是发出闹钟声时，就有闹钟音调信号输出。
