测光文具盒测光电路图

　　测光文具盒是在文具盒上加装测光电路组成的，它不但具有文具盒的功能，又能显示光线的强弱，可指导学生在合适的光线下学习，以保护学生的视力。

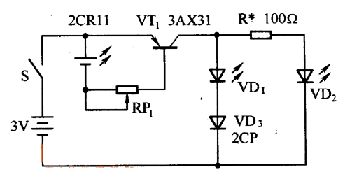

　　测光文具盒的测光电路如图所示。电路中采用2CRll硅光电池作为测光元件，它被安装在文具盒的表面，直接感受光的强弱。VD，和VD，为两只发光二极管，用来指示光的强弱。当光照度小于10Olx(较暗)时，硅光电池产生的电压较小，VT1管压降较大或处于截止状态，两个发光二极管VD1和VD2均不亮;当光照度在100-20Olx之间时，硅光电池产生的电压增高，VT1压降减小，发光二极管VD2点亮，表示光照度适中;当光照度大于20Olx时，硅光电池产生的电压较高，使VT1的压降变得更小，此时VD1和VD2均被点亮，表示光照太强了。借助测光表调节RP1和R*，可使电路满足上述要求。
