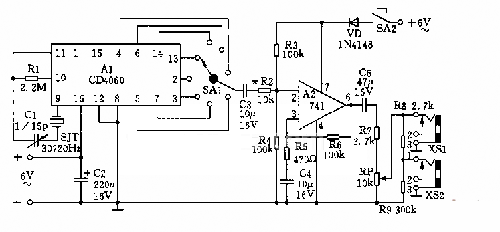

低频信号发生器电路图

  高精度60Hz信号频率,经电容C3耦合到运放器741的②脚进行信号放大,然后从741的⑥脚输出。调节电位器RP时,XS1插口输出0~1V,XS2插口输出0~0.1V的低频信号。

      其实,C2、C5为电源滤波电容。c3、C6为741的输入、输出耦合电容。R5、R4为高频补偿电路。R2、R4构成分压衰减电路。R6为反馈电阻用以提高电路的稳定度。

  CD4060各脚的输出频率:③脚为2Hz,②脚为4Hz,⑥脚为240Hz,④脚为480Hz,⑤脚为960Hz,⑦脚为1920Hz。
