  • TI推出业界首款全集成型磁通门传感器信号调节和补偿线圈驱动器IC
    http://www.ic72.com 发布时间:2015/6/11 14:41:41

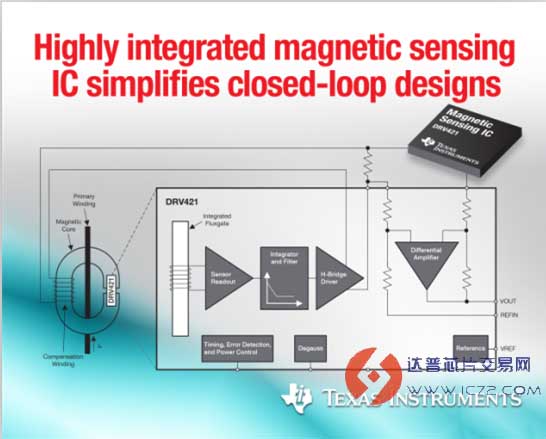

      日前,德州仪器(TI)推出业界首款具有全集成型磁通门传感器和补偿线圈驱动器,以及所有必须的信号调节电路的磁感应集成电路(IC)。具有全面集成性的DRV421能够提供最佳的传感器准确度和线性度、高动态范围,以及比传统闭环传感器更简单的系统设计。通过采用DRV421,系统设计人员可以更容易地开发针对电机控制、可再生能源、电池充电器和电源监测等应用的磁性闭环电流传感器。



      DRV421 IC的主要优势

      · 简化了系统设计:集成型磁通门传感器可降低设计的复杂性,减少设计工作量,还可实现较小的占板面积。

      · 传感器集成实现了同类产品中最佳的准确度和线性度:

      ü 实现了针对电机和自动化设备的精准控制。

      ü 减少了补偿线圈和磁通门传感器之间的耦合以及源自磁通门激励的辐射,从而可以提供高线性度。

      · 高动态范围:内置的闭环磁芯消磁过程和失调校准把动态范围增加至可跨六个数量级,同时还可支持比传统解决方案更高的系统级准确度。

      · 支持3.3 V操作:作为市面上首款支持3.3 V操作电压的磁通门传感器解决方案,DRV421简化了至低功耗微控制器上的集成型ADC的接口。

      用于加快设计进程的工具与支持

      DRV421评估模块 (DRV421EVM) 可帮助设计人员简便快捷地评估新型电流感测IC的特性与性能。您可通过TI Store和授权分销商获得该评估模块。

      此外,SUMIDA公司推出了一款磁性模块SC2912,系统设计人员可将之作为一个印刷电路板(PCB)组件安放在DRV421的顶端。这样,工程师就能够设计各平台通用的解决方案,既能够适应不同的电流电平,也能针对其具体情况选择合适的磁性模块。

      SUMIDA公司汽车与工业事业部信号和电源解决方案经理助理Seiji Shimizu说:“我们为DRV421设计的互补模块采用了新型和直观型方法,让客户有全新的自由度设计闭环传感器模块。我们的模块技术与TI的DRV421相结合,为客户提供前所未有的准确度、线性度、动态范围、灵敏度和易用性水平。”

      访问德州仪器在线技术支持社区获得针对DRV421的支持,与同行工程师和TI专家共同寻找解决方案、获取帮助、共享知识并解决问题。

      封装、供货情况

      DRV421采用4 mm x 4 mm四方扁平无引线 (QFN) 封装。目前可供应试生产样片。生产批量的供货将于2015年第3季度开始。
