72V集成模式BLDC直流无刷电机驱动解决方案

http://www.ic72.com 发布时间：2015/6/5 13:07:39

德国elmos公司日前宣布推出一款适用于直流无刷电机(BLDC)控制的单芯片方案E523.52。该芯片的最大输入电压为72V，集成了一个16bit的微控制器，为马达控制特别设计的硬件外设，多路电源发生器，MOSFET预驱动模块以及运算放大器。在使用N沟道MOSFET的情况下，E523.52最大可驱动1000W左右的直流无刷电机。

E523.52还配备了一个DC/DCBUCK电源，该电源用于生成MOSFET栅极驱动电压，额定输出为11V/100mA，同时该BUCK电源的输出还作为3.3VLDO的供电电源，该3.3VLDO用于向微控制器提供电源，额定输出为3.3V/30mA，该LDO可以在芯片外部外扩晶体管如果有更高的电流需求。E523.52内置的MOSFET驱动模块硬件实现了多种MOSFET的监控和诊断功能。同时，E523.52通过了AEC-Q100认证。

E523.52适合的直流无刷电机应用包含24V~48V供电的车载系统以及24V~72V的工业产品应用。

elmos提供了免费的应用评估代码，包括无传感器的方波控制和无传感器的正弦波控制。只需要一块demo板和供电电源，就可以在较短的时间内运行客户的电机。

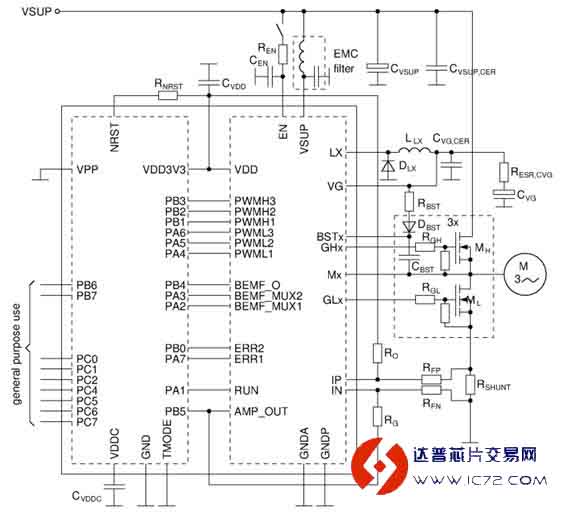

E523.52有着卓越的可靠性，高度集成的封装(QFN36L7)减小了所需的PCB尺寸，内置的3组半桥驱动(3路高端驱动+3路低端驱动)直接由6路PWM信号，一个RUN使能信号进行控制，内部的温度检测保护和高效的封装散热性能使得芯片的工作环境温度为-40~125摄氏度。

完善的内部集成功能使得PCB板级的设计变得简单，另外，其内置的BEMF测量模块，使得用户在测量相电压时无需使用外部分压电阻，进一步简化板级的设计。

性能特点：

?适用工作电压12V到72V,最低可在7V条件下工作

?内置PFM模式的DC-DC单元，能够为负载提供11V，最高100mA的稳定电源。

?可驱动三相全桥的MOSFET，每一相的最大驱动电流可达200mA。具备可编程死区时间和保护功能。

?内嵌16位汽车级RISC处理器，4KRAM，硬件MAC以及电压分压监测电路。

?32KBflash，能够实现ECC错误保护。

?带QEI模式的4路定时器捕捉和比较单元。

?1MS/s12位ADC自主采样序列引擎，可以对内存直接存取,实现和PWM同步。
