意法半导体最新的STM32F446系列微控制器为设计人员带来更多应用选择，新产品整合了增强的ARM®Cortex®-M4处理性能、256KB或512KB片上闪存(均配备128KB RAM)、高能效存储扩展接口以及各种通信接口。

　　新产品采用意法半导体独有的自适应实时加速器 (ART Accelerator™, Adaptive Real-Time Accelerator) 技术 、智能系统架构以及先进的90nm闪存技术，进一步提升了内置浮点单元和DSP指令的标准ARM Cortex-M4内核处理性能。因此，STM32F446 的CPU具有领先同类产品的225 DMIPS处理性能，在180MHz频率下执行闪存内软件代码时，CoreMark® 的测试成绩取得608分的好成绩。

　　此外，先进的新外设以及多接口高效同步通信功能可实现具有更高智能化程度以及交互性更强的工业、科研、医疗以及物联网 (IoT, Internet-of-Things) 应用。新的外设包括1个摄像头接口、7个I2S音频接口、1个用于管理多个HDMI设备的消费电子控制器(CEC, Consumer Electronics Controller)、1个SPDIF数字音频接口以及1个显示器并行接口。内置专用电轨 (power rail) 的USB模块将最低内核电源电压降至1.7V。

　　为了让设计人员能够使用外部存储器无缝扩展系统，STM32F446整合了灵活存储器控制器(FMC, Flexible Memory Controller)和两路四线SPI(QSPI)接口。90MHz FMC控制器能够简化对SRAM、SDRAM、NOR/NAND外存或内置控制器的LCD的控制，支持存储器重映射 (memory-remap) 模式，以提升性能。双QSPI接口可独立于FMC运行，直接连接或通过存储器映射方式连接多达两个外部SPI NOR闪存，支持单数据速率或双数据速率传输。

　　对设计功耗有严格限制的开发人员将会受益于STM32F446的节能特性。从先进的90nm制造工艺结合动态电压调整功能，到广泛的时钟门控电路 (clock gating) 技术、灵活的睡眠模式，STM32F446微控制器在停止 (STOP) 模式下可将工作电流降至50µA，同时保留SRAM内全部数据信息。

　　STM32F446将使设计人员受益于广泛的STM32开发生态系统和600余款引脚及软件相互兼容的、基于ARM Cortex-M内核的微控制器系列产品，包括最近发布的STM32F7系列。开发生态系统包括简单易用的STM32Cube开源软件平台、STM32 Nucleo可扩展原型开发板以及STM32 Discovery评估板，支持市场主流的开发环境，例如IAR EWARM、Keil MDK-ARM、基于GCC的整合开发环境 (IDE) 或线上mbed™ 。

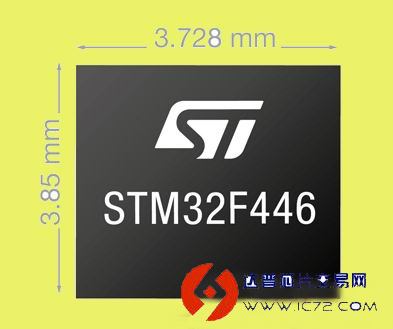

　　STM32F446样片已开始提供给主要客户进行测试，预计于2015年第一季度量产，封装选项包括面积仅3.728mm x 3.85mm的WLCSP81微型封装和20mm x 20mm的LQFP144，256KB和512KB(均配备128Kbyte SRAM)两种闪存容量供用客户选择。
