  • 安森美半导体推出两款新器件,用于汽车照明系统
    http://www.ic72.com 发布时间:2014/11/12 11:41:04

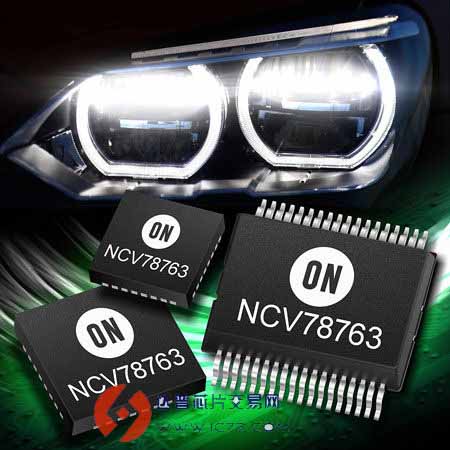

      NCV78763先进智能电源镇流器及双通道LED驱动器提供高能效的单芯片汽车照明方案,能够驱动电压达60伏(V)的两串LED。每路输出能够支持1.6安(A)的直流电流。内置电流模式电压升压控制器能对输入电流滤波。这器件还内置脉宽调制(PWM)调光功能,频率可达4千赫兹(kHz),此外还提供PWM直接馈送选择,用于从外部微控制器进行完整频率及精度范围的控制。这器件经过优化,用于汽车前照灯应用,包括远光灯、近光灯、转向指示灯、静态转向辅助灯、雾灯及日间行车灯。每个独立LED通道都有独立降压开关输出,可配置输出电流及电压,以符合特定应用标准。配置透过器件的串行外设接口(SPI)完成。集成诊断功能只使用较少的系统微控制器资源作安全监控,因而提升照明设计的总体效能。如果单个照明模块要求超过2个LED通道,可以组合使用多颗NCV78763器件。这方案由于具备SPI可编程能力,故灵活度极高,容许扩展设计,使用更多LED串。这就产生多种系统配置,能够因应宽阔的车型,大幅加快设计周期及降低工程间接成本。此外,NCV78763支持高工作频率,因而可使用更小的电感,缩减物料单成本。

      安森美半导体还在electronica推出NCV7691电流控制器,用于汽车LED灯。这高集成度预驱动器在单芯片中结合PWM和诊断功能,以及电池连接和负温度系数(NTC)输入,主要针对汽车组合尾灯(RCL)、中央高位刹车灯(CHMSL)及日间行车灯(DRL)应用。这器件结合使用外部双极晶体管及反馈电阻,精确调节LED驱动电流– 最多可同时调节8个LED串。工程师能够灵活地增加通道以创建多通道系统。这器件通过PWM输入引脚,加入了专用调光功能。使用与双极晶体管串联的单个外部电阻,能简单直接设定LED亮度水平。这种方法使工程师能够在宽范围电流条件下使用这器件。回设功率极限降低过压时的驱动电流。LED串开路及短路诊断功能确保维持工作可靠性。通过将FLTS引脚连接在一起,可在检测到错误时关闭多颗LED。NCV7691通过AEC-Q100认证,能应付严峻的汽车环境。它的工作温度范围为-55 °C至+150 °C。

      封装及价格

      NCV78763提供3种不同封装:5 mm x 5 mm QFN-32、7 mm x 7 mm QFN-32及36引脚SSOP,每5,000片批量的的单价从1.85美元起。NCV7691采用SOIC-8封装,每3,000片批量的单价为0.30美元。
