  • Linear新推具数字接口的双输出DC/DC控制器
    http://www.ic72.com 发布时间:2014/8/18 13:34:15


        凌力尔特公司(Linear Technology Corporation) 推出具串行数字接口的双输出多相同步降压型 DC/DC控制器LTC3882。该器件采用前沿调制电压模式控制以实现超卓的瞬态响应,并采用具非常低DCR(0.25mΩ)的电感器工作,从而实现了较高的效率和每输出相位高达40A的电流。兼容的功率链器件包括DrMOS、电源模块或分立式FET驱动器以及相关联的N沟道MOSFET

        数字接口使系统设计师和远程操作人员能够发出命令和监控系统的电源情况和功耗。以数字方式改变电源参数的功能可加快产品上市及减小宕机时间,从而无需一般情况下所需的物理硬件、电路、或系统用料修改。LTC3882简化了原型设计时系统的表征、优化及数据挖掘,并简化了部署和现场运作。应用包括光传输系统、数据通信和电信交换机及路由器、工业测试设备、机器人、RAID和企业系统,在这些应用中,电气设施的成本、冷却和维护是至关重要的。

        除了为负载点供电之外,LTC3882还能通过PMBus实现可配置性以及电源和电源管理参数遥测监视,而PMBus就是一种基于I2C的开放标准数字串行接口协议。LTC3882的两线式串行接口可实现输出的裕度调节、微调以及以可编程摆率和有序延迟时间斜坡上升及下降。输入和输出电压以及输出电流、输出功率、温度和峰值是可读的。该器件包括快速、双模拟控制环路、精准混合信号电路和EEPROM,并采用6mm x 6mm QFN-40封装。

        为了评估LTC3882的性能,LTpowerPlay GUI(图形用户接口)可免费下载。USB至PMBus转换器和演示套件也已提供。在整个温度范围内最大±0.5%的DC输出误差、±1%的电流回读准确度、集成的16位增量累加ADC和EEPROM,LTC3882可提供同类最佳的模拟开关稳压器性能和精准的混合信号数据采集。该器件用3V至13.2V的IC电源工作,用来将3V至38V的VIN转换为0.5V至 5.25V的输出电压。各个通道在稳定状态和瞬变情况下都可以准确地均流。多达4个LTC3882可以并联,以实现2、3、4、6或8相工作。在启动时,输出电压、开关频率和通道相位角配置可利用引脚搭接电阻器来设定,或从内部EEPROM加载。LTC3882 的内部工作温度范围为–40℃至125℃。千片批购价为每片5.35美元。

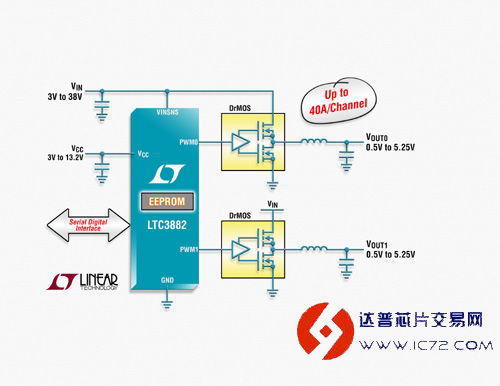

        照片说明:具数字接口的双输出同步降压型控制器

        性能概要:LTC3882

        ●双输出同步电压模式降压型控制器

        ●快速模拟控制环路

        ●数字接口用于远程电源系统管理

        ●输入电压范围:3V至38V

        ●输出电压范围:0.5V至5.25V

        ●±1% 的电流回读准确度

        ●在整个温度范围内具有 ±0.5% 的最大DC输出电压误差

        ●6mm x 6mm QFN-40封装,包括数据采集和EEPROM

        可读数据

        ●输入和输出电压、输出电流、输出功率和温度

        ●故障和警报

        ●故障日志记录报告

        可写数据

        ●输出电压、电压排序和裕度调节

        ●数字软启动/停止斜坡

        ●开关频率和相位

        ●PWM控制配置

        ●输入/输出过压和欠压

        ●输出电流限制

        ●过热、报警和故障限制
