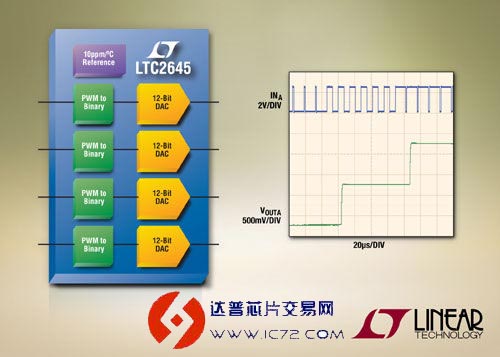

凌力尔特公司(Linear Technology Corporation)推出具10ppm/℃基准的四通道12位/10位/8位 PWM至电压输出的数模转换器(DAC) LTC2645。这些器件在不到8μs时间内将PWM输入信号转换成准确、稳定、有缓冲的12位电压输出，消除了一般与模拟滤波器有关的纹波和延迟。LTC2645一行代码都无需编写，就可为准确地设定和调节4个电压提供一个简单、可靠的解决方案。LTC2645 采用小型16引线MSOP封装，非常适合在工业自动化、4mA至20mA过程控制、仪表、测试设备和光模块等应用中进行偏置、校准、电平设定、电源调节、以及实现光隔离通信。而两通道版本 LTC2644采用了12引线MSOP封装。
LTC2645测量PWM输入信号的周期和脉冲宽度，并在每个PWM输入的上升沿之后更新DAC，从而接受 30Hz直至100kHz的PWM输入频率。IDLSEL引脚提供了灵活性，可在零或满标度时将输出设定为闲置状态、在高阻抗输出时断电、或无限期保持之前的状态以响应闲置PWM输入。这种便利的模式比模拟滤波器解决方案有优势，因为模拟滤波器要求PWM连续运行。每个轨至轨DAC输出都能够提供或吸收5mA (3V)或10mA (5V)，并运用内部10ppm/℃基准提供2.5V满标度输出或等于外部基准的满标度输出。
LTC2645用单一2.7V至5.5V电源工作，支持1.71V至5.5V PWM输入电压。该器件仅从3V电源吸取 4mA电流，在高阻抗输出时可提供<1μA的停机模式。
LTC2645有12位/10位/8位版本，已开始提供商用、工业和汽车(-40℃至125℃) 温度级版本。LTC2645-12的千片批购价为每片3.95美元。Linduino固件开发系统支持LTC2645系列的DC2197A 评估电路板。
四通道PWM至电压输出DAC
性能概要：LTC2645
●无延迟PWM至电压转换
●电压输出可在8μs之内实现更新和稳定
●100kHz至30Hz PWM输入频率
●INL最大值为±2.5LSB；DNL最大值为±1LSB
●有保证的单调性
●引脚可选内部或外部基准
●2.7V至5.5V电源电压范围
●1.71V至5.5V输入电压范围
●低功率：3V时为4mA，停机时<1μA
●–40℃至125℃工作温度范围
●纤巧4.9mm x 4mm 16引线MSOP封装
