ROHM集团旗下的LAPIS Semiconductor开发出内置高效D级功放与音频播放功能的低功耗微控制器“ML610Q304”。

    ML610Q304以8bit低功耗微控制器为基础，集语音合成电路、高效D级功放、非易失性存储器、振荡电路于1枚芯片，仅需连接扬声器即可实现音频播放功能。

    通过硬件实现了音频播放功能，因此无需给微控制器的系统控制处理增加负担即可轻松实现高音质的音频播放。另外，新搭载了高效D级功放，在保持必要音量的条件下，与以往产品相比，播放音频时的消耗电流降低约40%，从而更容易嵌入电池驱动的设备中。

    本LSI已于2014年6月份开始量产出货。 生产基地为LAPIS Semiconductor Miyagi Co., Ltd.（宫城县）。

    LAPIS Semiconductor为满足以小型电池驱动设备为首的各种电子设备的低功耗需求，致力于低功耗微控制器产品系列的扩大与完善，努力通过节能来贡献社会。

    背景

    一直以来，都存在希望在各种电子设备中轻松实现音频播放功能的需求。这些设备中电池驱动的设备居多，要求小型化的同时，还要求具备更低功耗，以实现无需更换电池即可长期使用的目的。

    另外，近年来，随着“安心、安全”意识的高涨和传感器技术的提高，各种报警设备的安装也日益增加，为了避免这些设备在紧急情况下发生无法报警等意外事态，还要求其具有事前检测音频播放是否异常等可提高安全性的功能。

    新产品详情

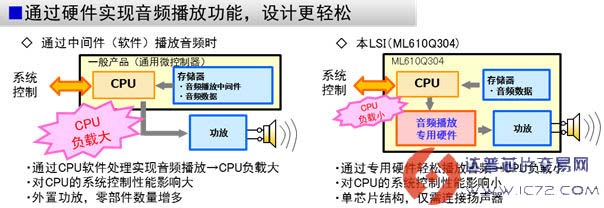

    1．通过硬件实现音频播放功能，设计更轻松

    本LSI通过硬件实现了音频播放功能，因此不会增加微控制器的系统控制处理负担，即可轻松进行音频播放。

    2．音频播放时的消耗电流降低约40%（与本公司以往产品相比）

    本LSI以实现了业界顶级低功耗的8bit低功耗微控制器为基础，搭载了新开发的高效D级功放。D级功放是数字输出的功放，与以往的模拟输出AB级功放相比，具有功率效率更好、消耗电流更低的特点。由此，在保持音量的条件下，音频输出时的消耗电流比以往产品降低了约40%。

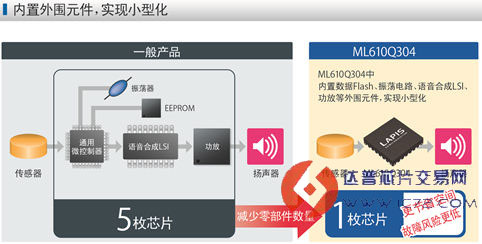

    3．微控制器与音频播放功能集成于1枚芯片，有助于减少零部件数量和实现设备的小型化

    本LSI以低功耗微控制器为基础，内置语音合成电路、高效D级功放、非易失性存储器、高精度振荡电路等音频播放所需的功能，以1枚芯片提供音频播放解决方案。不仅如此，采用5mm x 5mm的小型封装（28引脚WQFN），也有助于设备的小型化。

    4．搭载实现高可靠性的故障安全功能

    ①扬声器引脚断线检测功能

    通过微控制器和扬声器之间断线导致2个扬声器引脚间的电阻值变化，来检测不播放声音现象，可通过LED闪烁等提前通知状态。

    ②扬声器引脚短路检测功能

    通过扬声器引脚的电压水平变化，检测扬声器引脚的短路导致的不能播放正常音的状态，并可关闭音频播放功能以防止元器件损坏。

    ③D级功放过电流防止功能

    声音发生器电路（PWM电路）被固定为H 级时，可按提前设定的时间检测其状态，以防止因过电流导致的发热。

    本LSI还具备完善的支持体制，备有可轻松开始评估的“ML610Q304”参考板和软件开发环境，用户登录LAPIS Semiconductor官方网站即可利用各种手册和工具等。

    【特点】

    -搭载LAPIS Semiconductor独创的高性能8bitRISC内核

    -搭载高效D级功放（3.0V:0.45W、5.0V:1.0W）

    -搭载故障安全功能（扬声器断线检测、短路检测、D级功放过电流防止）

    -高精度振荡（32.768kHz、8.192MHz） ±1.5%（-10～50℃）、±3.0%（-40～85℃）

    -96KB Flash

    -2KB数据Flash

    -1KB RAM

    -8bit定时器x 4 （8bit定时器x2可作为16bit定时器使用）

    -10bitA/D转换器 3ch

    -工作频率 27kHz～8.4MHz

    -工作温度 -40～85℃

    -电源电压 2.0～5.5V

    -封装：WQFN28

    【销售计划】

    -商品名  ：ML610Q304

    -样品出货时间  ：样品出货中

    -样品价格（参考）  ：100日元（不含税）

    -量产出货  ：2014年6月

    【应用领域】

    各种家电设备、报警设备、安防设备、工业设备
