Analog Devices, Inc. 近日发布三款全新的锁相环(PLL)器件ADF5355/ADF4355-2/ADF4155，其中一款具有业界最宽的频率覆盖范围和最低的压控振荡器(VCO)相位噪声，且在单个器件中实现这些性能。ADF5355 PLL具有同类最宽的55 MHz至14 GHz频谱范围；而ADF4355-2 PLL的频谱范围为55 MHz至4.4 GHz。这些器件可供需要单片高性能宽带频率合成器的RF和微波通信系统设计人员使用。这两款PLL均集成超低相位噪声VCO，6 GHz下的1 MHz失调为-133 dBc/Hz——其噪声性能比任何竞争型器件至少低2 dB。
同时，ADI还发布了ADF4155——一款8 GHz独立小数N分频PLL。这些全新的器件为设计人员提供分立式、高频率、更高功率PLL和VCO的多种替代选项，满足超宽带宽应用的需求，包括蜂窝基站、微波点对点通信链路、雷达系统和测试与测量设备等。最新版本的ADIsimPLL设计工具（版本3.6）支持所有这些最新的PLL；该工具是一款可供免费下载的软件，为PLL/频率合成器设计人员从ADI领先的PLL解决方案中获取最佳性能提供便利。
ADF5355和ADF4355-2采用新型VCO拓扑和架构，并在开发过程中利用ADI新近获得专利的先进SiGe工艺，因而具有出色的VCO相位噪声性能。在超宽带宽RF和微波通信应用中，超低相位噪声具有改善整体系统误码率并提升数据吞吐速率的优势，可提供更佳的抗噪能力和更宽的频谱范围。
ADI最新的高性价比、超宽带宽PLL频率合成器IC还具有高达125 MHz相位比较器频率和38位分辨率，可降低抖动并允许极为精细的步进大小，而相比分立式GaAs部署方案，采用高级BiCMOS工艺的集成式PLL和VCO可大幅降低封装尺寸和功耗。另外，由于单个PLL工作频率可在55 MHz至14 GHz范围内配置，因此设计人员可更为快速地对他们的系统设计进行重新配置，并减少器件库存，同时依然支持多频段。
ADF5355、ADF4355-2、ADF4155 PLL主要特性
●ADF5355：集成超低噪声VCO的55 MHz至14 GHz频率合成器
○-133 dBc/Hz（6 GHz时失调为1 MHz）
○-105 dBc/Hz（12 GHz时失调为100kHz）
○相位噪声品质因数：-224 dBc/Hz
●ADF4355-2：集成超低噪声VCO的55 MHz至4.4 GHz频率合成器
○-144 dBc/Hz（1.5 GHz时失调为1 MHz）
●ADF4155：8 GHz独立小数N分频PLL
○125 MHz鉴相器
ADIsimPLL设计工具（版本3.6）主要特性
●支持7款最新的通用器件，包括ADF5355、ADF4355-2和ADF4155
●改善抖动计算
●改善功能和用户界面

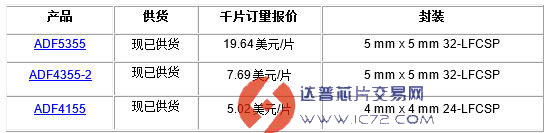

报价、供货与配套产品
这些最新的PLL非常适用于采用其他ADI RF元器件的设计，包括ADL5801有源混频器、ADL5375宽带正交调制器和ADL5380宽带正交I/Q解调器，以及用作AD9361 RF Agile Transceiver捷变收发器的本振信号源和AD9625 12位、2 GSPS ADC的时钟源。
