  • TI霍尔效应磁传感器阵营新增成员DRV5000
    http://www.ic72.com 发布时间:2014/5/28 13:28:25

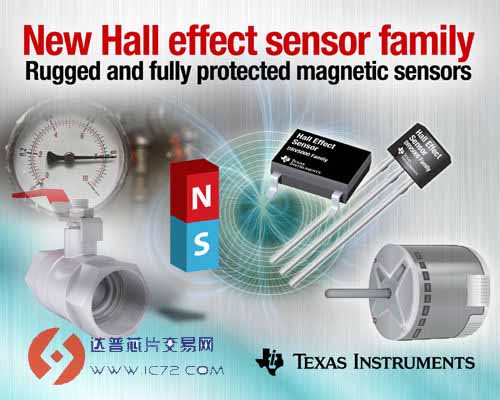

        日前,德州仪器(TI)宣布推出适用于位置检测与电机控制等工业应用的霍尔效应磁传感器,进一步壮大其电机解决方案及传感技术产品阵营。该高可靠、全面保护型DRV5000传感器系列包含数字锁存器、开关以及模拟双极性输出选项,支持无刷DC(BLDC)电机控制、家庭安防、工业阀门及阻尼器位置传感器、速度及位置控制环路以及流量计等应用。

        DRV5000霍尔效应传感器系列属于TI不断增长的传感技术产品系列,该系列包括行业首款电感至数字转换器,以及适用于温度、电流、压力、占用及光学检测等应用的传感器与信号调节解决方案。

        DRV5000系列的特性与优势:

        ●适用于广泛的应用:限幅自稳器件系列,包括数字锁存器,开关以及模拟双极性输出选项,支持2.5V至38V的应用;

        ●高可靠性:所有器件均包含高达-22V的反向电源保护功能,可承受高达40V的瞬态电压;

        ●可用于现有设计:采用两种行业标准封装提供的3引脚器件兼容于现有设计架构;

        ●温度稳定性:磁灵敏性随温度变化极小,可支持-40℃至150℃的温度范围。

        为配合该传感器发布,TI在参考设计库中还推出了两款参考设计,其可简化和加速电机驱动器电路板设计。两款设计均支持DRV5013霍尔效应传感器、新的DRV8307/DRV8308 BLDC前置驱动器和三款CSD88537ND 60-V dual NexFET power MOSFETs,以及其他需要的电路,可以帮助工程师快速气动设计,很多情况下甚至无需微控制器

        新的霍尔效应磁传感器系列补充了TI广阔的传感器技术产品系列,壮大了我们对于点击控制提供强劲解决方案的能力。随着点击越来越多的小型应用推广,我们承诺为工业、汽车和家电提供一个完善的点击解决方案。

        ●12V和24V无刷DC电机参考设计: 使用6cm DRV8307 BLDC控制器、门驱动器和驱动电可以下降和旋转。这项设计支持8.5V至32V、5.2A,可以简单修改后支持具体的系统需求。

        ●支持速度控制的24V无刷DC电机参考设计:DRV8308 BLDC控制器,闭环速度控制门驱动器在整个运动过程中可以保持每分钟精确的转动频率。无需微控制器或硬件,智能正弦电流驱动器可以最大程度地减小噪音,转矩波动可以最大限度地提高电机性能。

        价格与供货情况

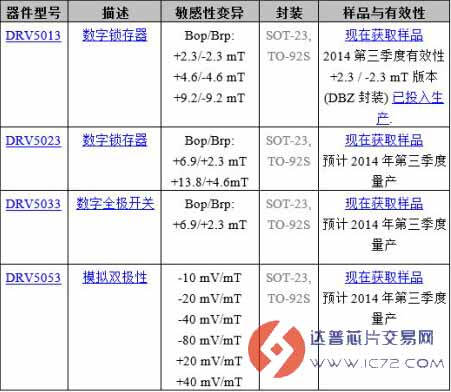

        采用3引脚表面贴装SOT-23及3引脚通孔TO-92S两种行业标准封装的DRV5000系列现已开始提供样片,最高灵敏度数字锁装置(DRV5013)已经开始生产。
