WEBENCH是1999年由当时的美国国家半导体(NS)公司开发的一款在线设计工具。自从三年前NS被收购后，WEBENCH工具不但没有消失，反而得到了TI不断的优化与拓展，涉及电源、LED、传感器、有源滤波器、LDC与时钟架构等多个领域。用户不仅在器件上有了更宽泛的选择，还可以进行电气仿真、热仿真，更可以直接将设计原理图和PCB布局导入CAD开发平台。

    通过WEBENCH快速完成设计

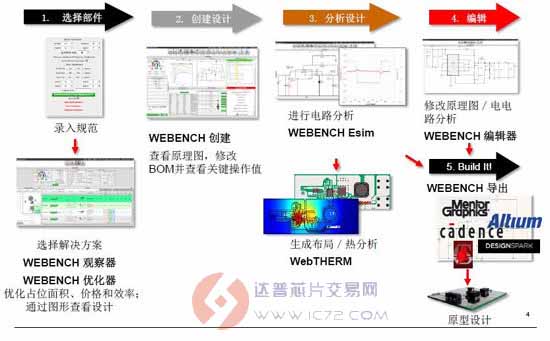

    WEBENCH设计工具使用非常简单。用户可首先根据需要设计的部分，选择WEBENCH工具(电源/电源架构、LED/LED架构、FPGA/处理器电源架构、热插拔)，自行输入所需参数，并从WEBENCH提供的器件列表中选择所需器件；然后，根据需要，通过可视化的设计来优化管脚尺寸及系统效率，对生成的原理图进行电气分析和热分析，并在控制面板上查看图形、原理图、优化、操作值、BOM和报告；最后，直接将原理图导入五种流行的CAD工具格式(Cadence OrCAD Capture CIS、Mentor Graphics DxDesigner、Altium Designer和P-CAD、以及DesignSpark)，系统将自动生成一份PDF/Excel格式的设计报告。

    以电气仿真和热仿真过程为例。TI WEBENCH设计中心总监Jeff Perry说，在设计电路时，系统工程师必须考虑在不同条件下所配置电路的稳定性。用户可以通过可视化的设计，提高线路/负载的瞬态响应，减小输出电压波纹，修改控制回路，最终获得详细的分析结果；在热仿真方面，WEBENCH可以帮助设计人员按照系统所能适应的温度进行设计。用户可以更改铜箔厚度、气流、环境温度以及电压电流来获得系统热量图，以色温图的方式直观显示。

    新增功能：

    电路编辑与仿真

    为什么要编辑WEBENCH原理图？Jeff Perry解释称，尽管此前设计已经合成完毕，符合输入规范，但很多情况下用户可能还是需要对原理图进行进一步的定制，例如添加滤波器改善纹波、添加混合Cout电容器改善性能、添加电感及电容性负载等，这时就需要对原理图进行编辑。

    进入原理图编辑界面后，用户可以看到原理图编辑器与仿真器界面，主要的编辑功能将在这里得以实现，包括内容删除、更换导线、增加电阻/电容/电感/二极管及其它器件。完成之后，工程师可进行在线仿真，WEBENCH将根据输入的不同参数智能列出不同的解决方案，越往右下角代表尺寸越小，越往左上角代表尺寸越大，圆圈则代表了此款设计的BOM成本高低。TI同时还提供了滤波筛选功能，可根据某种条件(设计能效)将不符合要求的设计进行过滤。

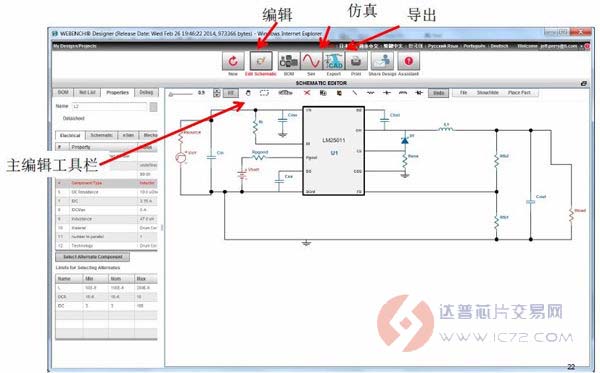

    WEBENCH电路编辑与仿真

    将原理图与PCB布局直接导出至CAD工具

    通过和EDA公司的合作，TI已经允许设计者在轻松使用WEBENCH设计好自己的产品后，进一步通过WEBENCH Schematic Export将原理图导入五种流行的CAD格式，(包括Cadence OrCAD Capture CIS、Mentor Graphics DxDesigner、Altium Designer和P-CAD、以及DesignSpark)。 而此番TI在此基础上更进一步，实现了将PCB布局直接导出至 CAD工具。据介绍，原理图导出适用于WEBENCH设计工具中超过30,000种组件的原理图符号支持，但目前PCB导出仅适用于支持WebTHERM功能的部件(约100种)，TI承诺将在明年大幅扩展WebTHERM与PCB导出的支持范围。

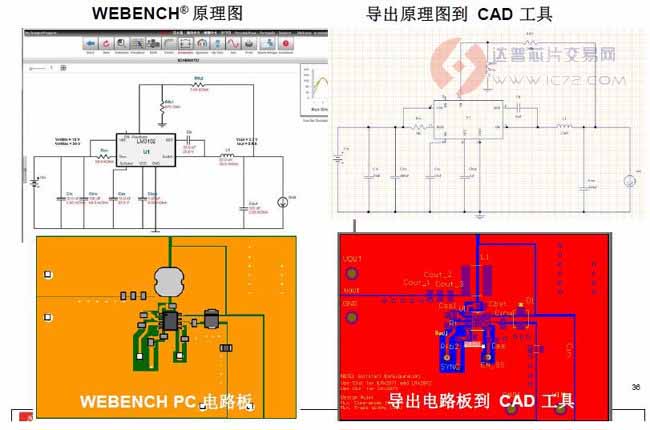

    将原理图与PCB布局直接导出至CAD工具

    WEBENCH时钟架构

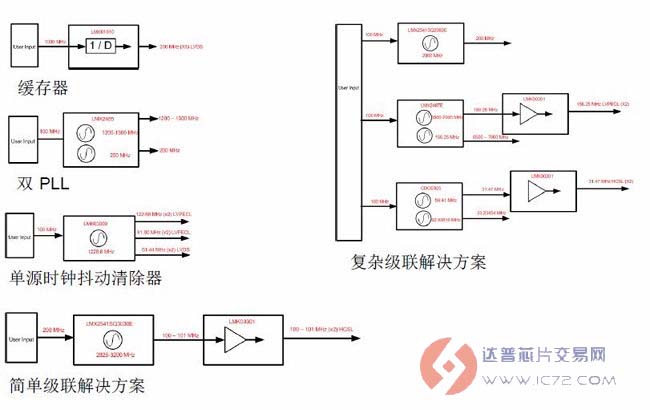

    WEBENCH此番新增的另一项重要功能则是对时钟架构的支持。Jeff Perry称，这是行业首款全功能时钟定时工具，其独特之处在于可推荐支持一个或多个部件的系统时钟树解决方案，有助于用户定制PLL环路滤波器设计，仿真输出时钟的相位噪声(与真实器件性能吻合)，将来自时钟树解决方案上游器件的噪声级联至下游器件，从而为寻找优化时钟树解决方案的用户了提供快速流畅的体验。

    与电源设计类似，用户在使用WEBENCH进行时钟架构设计时，可为各种给定输出频率自动生成最佳输入频率，仿真输出时钟的相位噪声，生成相关噪声指标。并同时推荐给用户符合要求的复合器件、定制环路滤波器设计和环路滤波器组件选择、VCO特性与信号仿真、成本分析、不同格式的方案快速总结等，高级选项卡还可帮助用户为解决方案筛选部件。当前，该功能支持的器件包括：缓冲器与缓冲器分压器(LMK和CDC缓冲器)、时钟生成器和抖动清除器(LMK02XXX、LMK03XXX、LMK04XXX、CDCM6xxx、CDCE62xxx)、RF PLL与合成器(LMX)。

    时钟树解决方案的发展潜力
