SMK最新开发了主要用于连接电池的，在支持大电流的“FB系列”FPC板对板连接器基础上采用了新的低背和省空间结构的“FB-5系列”连接器，扩大了产品阵容。

    本产品是嵌合高度为0.9mm的低背型，采用了贴装面积小于SMK现有产品约72%的省空间结构，为整机的小型化和薄型化做出贡献。

    本产品采用了SMK独家的接触结构，实现了需要高可靠性的电池盒之间的稳定连接。通过采用独家锁定结构，确保了高嵌合保持力，可防止掉地碰撞等造成的嵌合脱离。

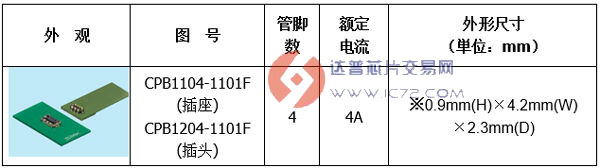

    【“FB-5系列”FPC板对板连接器产品信息】

    1．产品名称

    “FB-5系列”FPC板对板连接器

    图号: CPB1104-1101F (插座)

    CPB1204-1101F (插头)

    2.特点

    1）采用了SMK独家的接触结构，可实现具备高可靠性和稳定性的机械接触。

    2）采用独家锁定结构，确保了高嵌合保持力。

    3）虽然是省空间设计，但却设置了贴装吸附空间，支持自动机械贴装。

    4）嵌合高度为0.9mm，实现了低背结构。

    5）防误嵌合结构产品。

    6）采用防焊剂飞溅结构。

    7）符合RoHS指令的环保产品。

    3．用途

    智能手机，平板电脑，手机

    4．主要规格

    1）额定电压电流 ：AC/DC 30A、4.0A/pin(电源)˙1.0A/pin(信号)

    2）接触电阻 ：20mΩ及以下

    3）绝缘电阻 ：1000mΩ及以上

    4）耐电压 ：AC250V 1分間

    5）使用温度范围 ：-20℃～+85℃

    5．发售年月

    2014年4月

    6．产能

    3,000,000个/月

    7．样品价格

    100日元/个
