特瑞仕半导体(TOREX SEMICONDUCTOR LTD. 日本东京) 推出XC9401 LED照明用离线控制IC增加了C 型系列产品。

    XC9401系列产品是用于LED照明灯具的离线控制器IC。通过对外置零部件的优化，能在85VAC~270VAC的范围内及DC输入的条件下工作，配合电路结构选定零部件，可以实现丰富多彩的规格。采用了基本控制方式的固定断路时间控制，通过检测外置功率MOSFET中流动的电流，监测LED中流动的电流、提供用于LED照明灯具的稳定电源。

    A型是注重了功率因数的电路结构，通过将LED电流与输入电压（正弦波）同步而达到高功率因数。这种电路结构，不需要从AC输入到电桥式整流电路后方的大容量高耐压电解电容。因为输入滤波器消除了来自AC线路的高频开关噪音，可使用小容量的陶瓷电容。

    B型是通过开关，使外置功率MOSFET的峰值电流一定，且能保持LED电流为一定值。这种电路结构，通过固定LED电流，可实现稳定的高效率光源。

    这次,新开发的C型产品比B型产品有著更高的电流检出精确度(ISEN电压精度为±2.5%),增加了周边零部件使用的自由度和输出电流的稳定度,在封装方面更采用了汎用型的SOT-25封装。是对应EU RoHS指令、无Pb铅、注重环保的产品。

    在XC9401 C型的技术支持上Torex提供了“TOREXsim”这个网页模拟器,可以让你更深入的确认IC的各项动作,模拟器并且提供了在线固定参的数变更与零部件的选定,并可以简单的确认IC动作与仿真波形,模拟结果可以作成汇总的BOM清单并保存打印出来。

    【XC9401系列特点】

    ● 通过对外置零部件的优化，可以在 85VAC~70VAC 及DC输入的条件下工作

    ● 配合电路结构选择零部件，可以实现丰富多彩的规格

    ● 可以选择注重功率因数的A 型或通过开关使峰值电流为一定的B型或C型产品比B型产品有著更高的电流检出精确度

    ● 采用了SOT-26(A型、B型)封装，SOT-25(C型)封装实现了贴片面积的缩减

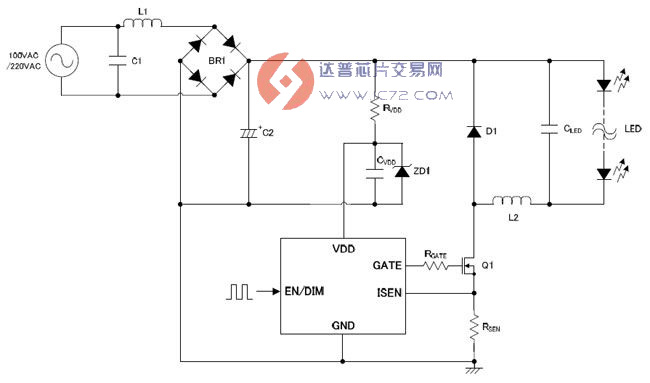

    ▲XC9401系列C型
