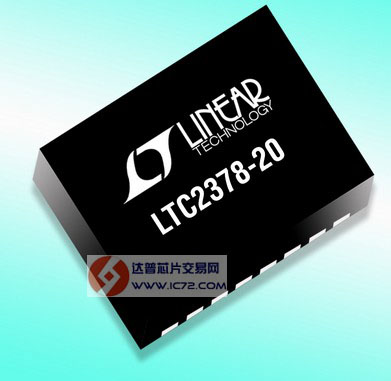

  • Linear推出超精度模数转换器LTC2378-20
    http://www.ic72.com 发布时间:2013/6/4 11:50:13


        凌力尔特公司推出20位、1Msps、无延迟逐次逼近寄存器(SAR)模数转换器(ADC)LTC2378-20,该器件具有极低的0.5ppm(典型值)和2ppm(最大值)积分非线性(INL)误差。


        凌力尔特公司(Linear Technology Corporation)推出20位、1Msps、无延迟逐次逼近寄存器(SAR)模数转换器(ADC)LTC2378-20,该器件具有极低的0.5ppm(典型值)和2ppm(最大值)积分非线性(INL)误差。INL是高精度应用(例如:地震监测和半导体制造等)的关键规格,标明了ADC传输函数与理想值的偏离程度。由于不能有效地在系统级校准线性度,ADC的INL规格通常设定了整体系统的准确度。LTC2378-20具有同类最佳的0.5ppmINL,实现了具有真正20位准确度的新一代精准系统。在-40°C至85°C的整个工作范围内,专有的架构可达到极为稳定的2ppm(最大值)INL和-114dBTHD(最大值)。


        LTC2378-20具有1Msps无延迟ADC业界最佳104dB的信噪比(SNR)。其宽动态范围和真正20位分辨率可减小甚至无需为信号链路添加额外增益,从而改善了系统的总体精度,并降低了噪声。无延迟的1Msps高吞吐速率允许使用多路复用器来替代高成本和具较低吞吐速率的独立ADC,从而降低了系统成本和复杂度。


        LTC2378-20是引脚和软件兼容20/18/16位SARADC的领导产品,速率范围在250ksps至高达2Msps,具有串行SPI接口。20位250ksps(LTC2376-20)和500ksps(LTC2377-20)版本器件也会于5月发布。该系列采用2.5V电源,全差分输入范围为±5V,以及使用一个外部5V基准。在1Msps时,该器件功耗低至21mW,并随采样率线性地调整。关断模式可在闲置时将功耗进一步降低至2.5μW。LTC2378-20系列具有独特的数字增益压缩(DGC)性能,免除了增设一个负ADC驱动器电源,并保持了ADC的完整分辨率,因此降低了信号链路的总功耗,而SNR性能只是略有下降。


        DC1925A评估套件演示了LTC2378-20的0.5ppmINL和104dBSNR性能。电路板的特点包括可连接差分或单端输入信号的灵活LT6203ADC驱动器、5VLTC6655-5的高精准、低噪声、低功耗基准。对于使用数字增益压缩性能的真正低功耗信号链路解决方案,我们建议采用单一5V供电(1mA)的LTC6362全差分驱动器,结合LTC2378-20和4.096VLTC6655-4.096基准,性能可高达100dBSNR。


        LTC2378-20、LTC2377-20和LTC2376-20采用小型MSOP-16和4mmx3mmDFN-16封装,千片批购价格分别为每片29.50美元、25.50美元和18.17美元。


        具1Msps吞吐速率和0.5ppmINL的20位无延迟串行SARADC


        性能概要:LTC2378-20


        ?1Msps吞吐速率


        ?±0.5ppmINL(典型值),±2ppmINL(最大值)


        ?保证20位无漏失码


        ?低功耗:21mW(在1Msps)、21μW(在1ksps)


        ?在fIN=2kHz时SNR的典型值为104dB


        ?在fIN=2kHz时THD的典型值为-125dB


        ?数字增益压缩(DGC)


        ?保证运行至85°C


        ?2.5V电源


        ?全差分输入范围:±VREF


        ?VREF输入范围:2.5V至5.1V


        ?无流水线延迟,无周期延迟


        ?1.8V至5VI/O电压


        ?具菊链模式的SPI兼容型串行I/O,


        ?内部转换时钟


        ?16引脚MSOP封装和4mmx3mmDFN封装


        凌力尔特公司简介


        凌力尔特公司(LinearTechnologyCorporation)是S&P500指数的成员,在过往的30年时间里,一直致力于为全球主要的公司设计、制造和销售门类宽泛的高性能模拟集成电路。凌力尔特的产品为我们身处的模拟世界与数字化电子建立起不可或缺的桥梁,应用范围包括通信、网络、工业、汽车、计算机、医疗、仪表、消费、以及军事和航天系统等领域。凌力尔特制造的产品包括电源管理、数据转换、信号调理、RF和接口IC、μModule?子系统、以及无线传感器网络产品。
