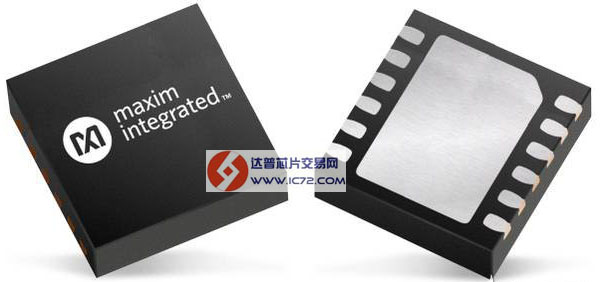

美信集成产品公司（NASDAQ：MXIM）推出业内尺寸最小的12引脚、18位逐次逼近型（SAR）模/数转换器（ADC）MAX11156，现已开始出货。MAX11156在微型3mm x 3mm TDFN封装中集成了内部基准和基准缓冲器，与竞争方案相比大幅降低成本并节省至少70%的电路板空间。该款高性能ADC可提供18位分辨率，超摆幅（Beyond-the-Rails?）技术能够在+5V单电源供电条件下支持±5V的输入信号范围。该技术无需使用负电源，大大简化设计。18位分辨率和500ksps采样率使得MAX11156理想用于自动测试设备（ATE）、工业控制系统、医疗仪器和机器人等要求高精度、小尺寸的应用。

    Maxim的双极性SAR ADC集成基准缓冲器和内部基准，具有优异的交流和直流性能。

    MAX11156的单调转换、快速建立时间以及无延迟等特性，使其非常适合快速、高精度数字控制环路系统。MAX11156可提供无失码的18位分辨率以及优异的直流精度（0.5LSB DNL和2.5LSB INL（典型值））和交流性能（94.6dB SNR和-105dB THD（典型值））。此外，MAX11156通过SPI兼容串口进行通信，允许通过菊链架构并行连接多片ADC，以支持多通道系统。该接口还可提供“忙”状态指示信号，简化系统同步和定时。

    主要优势

    减小电路板占用面积：业内尺寸最小的18位SAR ADC集成基准缓冲器和内部基准，有效降低成本、简化设计

    提升性能：该18位器件具有94.6dB SNR和-105dB THD（典型值），确保无失码

    支持双极性输入范围：允许在5V单电源供电条件下测量±5V（10VP-P）输入范围的信号，简化外部信号调理电路设计

    业界评价

    Maxim Integrated高级业务经理Carmelo Morello表示：“MAX11156 18位SAR ADC具有优异的精度和小封装尺寸下的高集成度特性，这款器件的推出体现了我们对高集成度、16位及以上分辨率SAR ADC的一贯关注与投入。”

    Semicast首席分析师Colin Barnden表示：“18位ADC能够很好地满足工业和医疗应用不断提高的精度要求，有助于提升上述系统的诊断性能。”

    供货、温度范围和价格信息

    采用12引脚TDFN封装（3mm x 3mm）

    -40°C至+85°C工作温度范围

    芯片起价$16.90（1000片起，FOB USA）
