它具有 TI 整合各种常用数字功能的独特数字处理块，可在降低窄带应用输出数据速率的同时，帮助改善信噪比 (SNR)，过滤谐波。ADS5295 可用于通道数量更高的相位阵列架构系统，如超声波、安全 X 光以及非破坏性测试 (NDT) 应用等。



    ADS5295 的主要特性与优势

    · 单位通道最低功耗支持高速度与低噪声：8 通道、100 MSPS 下单位通道功耗仅为 80mW，其不但可帮助设计人员在不增加高密度应用功耗的情况下增加通道数，同时仍可实现 71 满量程分贝数 (dBFS) 低噪声的信噪比;

    · 更低的系统成本与复杂性：TI 高集成数字处理块集成各种常用数字功能，如低频率噪声抑制模式、数字滤波选项以及低电压差分信号 (LVDS) 输出引脚的可编程映射等。这可降低 FPGA 成本，简化 LVDS 输出路由，减少印刷电路板 (PCB) 层数，并降低材料清单成本;

    · 减少接口线路：每通道通过单线或双线 LVDS 引脚输出数据，可减少接口线路数量。这可创建双线接口保持低串行数据速率，进一步降低 FPGA 成本。

    工具与支持

    评估模块 (EVM) 可用来测试各种情况下的 ADS5295。ADS5295EVM 可立即订购。此外，验证电路板信号完整性需求的 IBIS 模型也已开始提供。

    供货情况

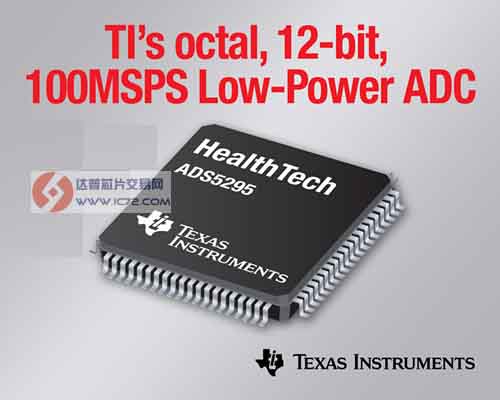

    采用 80 引脚 HTQFP 封装的 ADS5295 现已开始供货。
