图1：VI BRICK中转母线转换器

    该中转母线转换器(IBC)是一个效率非常高, 薄装, 隔离式的固定比例转换器。适合光以太网和光学接入网络的电源应用。

    其面积有1/8或1/4砖大小，额定输出功率高达500 W (36 V输入) 和750 W (54-60V输入)，输出功率水平相等于业内体积尺寸大一级的模块。由于模块效率非常高，在200 LFM气流时, 满载工作温度可达55°C。模块的截面细小, 气流可在模块的上面或底部畅0顺地流动, 减少下游组件的温升。 对于较低功率需求的应用,

    另有中功率的型号可供选择，以达至极具成本效益的解决方案。

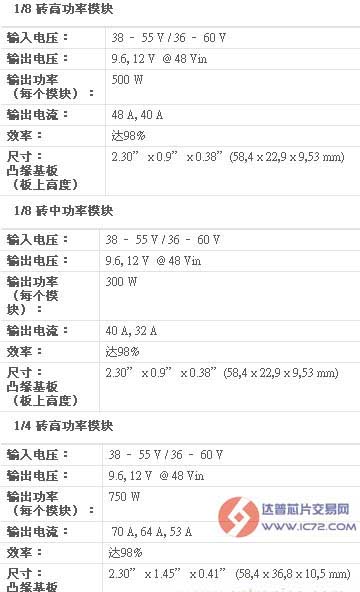

图2：特性参数

    特性：

    输入 : 38 – 55 Vdc 或36 – 60 Vdc

    输出 : 9.6 或 12 Vdc @ 48 Vin

    输出电流 : 达 70 A

    输出功率 :达 750 W

    高效率达93% (整个输入电压范围)

    1500 Vdc 隔离(38 – 55 V输入)

    2250 Vdc 隔离(36 – 60 V输入)

    98% 峰值效率

    薄装 : 板面高度只 0.38

    兼容业内1/8 及1/4砖标准引脚

    正弦振幅转换器

    低噪声 1 MHz 零电压/ 零电流架构
