特点：

    max17058/max17059 ic是微小的锂离子(li +)在手持和便携式设备的电池电量计。max17058工作在单节li +电池和两节li +在一系列max17059。插入电池，ic的去抖初始电压测量，以提高初始soc估计，让他们在位于系统侧。soc和电压的信息访问，使用i2c接口。该集成电路可在一个微小的0.9毫米x1.7毫米，8焊球晶片级封装(wlp)或采用2mm×2mm的8引脚tdfn封装。

　　max17058：1节，max17059：2节

　　精度±7.5mv/cell电压测量

　　modelgauge算法

　　提供准确的国家主管

　　补偿温度/负载变化

　　不积累误差，与库仑计数器

　　消除学习

　　无需电流检测电阻

　　低静态电流：23μa

　　电池插入去抖

　　16个样本的最佳估计初始soc

　　可编程复位电池交换

　　2.28v到3.48v范围

　　低soc预警指标

　　i2c接口

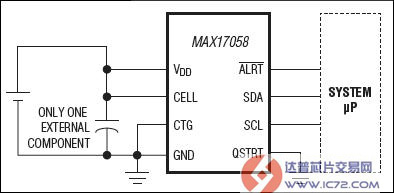

图1:17058 典型应用电路

    方案：

    方案评估板由单节电池供电(max17058)，可配置为评估单节锂电池(max17058)或两节串联的锂电池(max17059)。

    特性

    电池输入电压范围

    max17058: +2.5v至+4.5v

    max17059: +2.5v至+12v

    由单节电池供电(max17058)

    评估单节(max17058)或2节(max17059)电池

    每节电池的电压测量精度为±7.5mv

    无需电流检测

    板载ldo，用于评估2节电池(max17059)

    软件兼容windows xp、windows vista和windows 7操作系统

    经过验证的pcb布局

    完全安装并经过测试

    原理图：

图1参考原理图

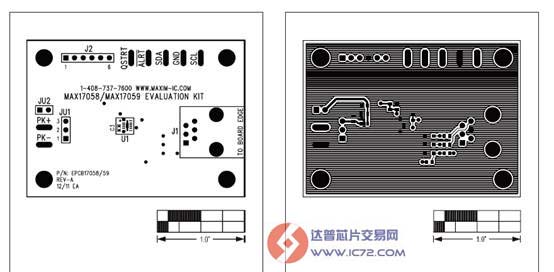

参考pcb图

图： 参考元件层、焊接层

    maxim推出了采用先进的锂离子电池建模算法modelgauge的ic，电池的相对充电状态(soc)的连续跟踪了广泛不同的充电/放电的条件。modelgauge算法消除了电流检测电阻和电池的学习周期，需要由其他燃油压力表。使用该系统的微控制器，实现温度补偿。
