凌力尔特推出MPPC高压控制器和电源管理器 LTC4000-1

http://www.ic72.com 发布时间：2012/8/6 16:10:24

凌力尔特公司 (Linear Technology Corporation) 推出具备输入最大功率点控制 (MPPC) 的高压控制器和电源管理器 LTC4000-1，该器件几乎可将任何外部补偿的$ DC/DC 电源变成全功能电池充电器。LTC4000-1 能驱动典型的 DC/DC 转换器拓扑，包括降压型、升压型、降压-升压型、SEPIC、反激式和正向转换器拓扑。该器件提供精确的输入电流监视以及充电电流监视和调节。它在 3V 至 60V 的输入及输出电压范围内工作，可与各种不同的输入电压源、电池组和电池化学组成兼容。LTC4000-1 的 MPPC 电路具备输入电压调节环路，该环路可控制充电电流，以保持输入电压在所设定的值上，从而非常适用于太阳能电池板或其他高阻抗电源。应用包括大功率电池充电器系统、高性能便携式仪表、电池备份系统、以及配备电池供电的工业或军用设备。

LTC4000-1 具备智能 PowerPath™ 拓扑，当输入功率有限时，该拓扑优先向系统负载供电。LTC4000-1 控制外部 PFET 以提供低损耗反向电流保护、给电池高效率充电和放电、以及实现即时接通运行，即使在电池深度放电时也能确保一插上电源就可给系统供电。外部检测电阻器和精确的检测在高效率时确保准确的电流，从而允许转换器可在 mW 到 kW 的功率范围运行。

LTC4000-1 的全功能控制器可给各种化学组成的电池充电，包括锂离子 / 聚合物 / 磷酸、密封铅酸 (SLA) 和基于镍的电池。该器件通过其 FLT 和 CHRG 引脚提供充电状态指示信号。电池充电器的其他特点包括 ±0.2% 的可编程浮置电压、可选定时器或 C/X 电流终止、运用 NTC 热敏电阻实现适宜温度的充电、自动再充、对深度放电的电池进行 C/10 涓流充电以及检测坏电池。

LTC4000-1 采用扁平 (0.75mm) 28 引脚 4mm x 5mm QFN 和 28 引线 SSOP 封装。该器件保证在 -40°C 至 125°C 的温度范围内工作。千片批购价为每片 3.95 美元。

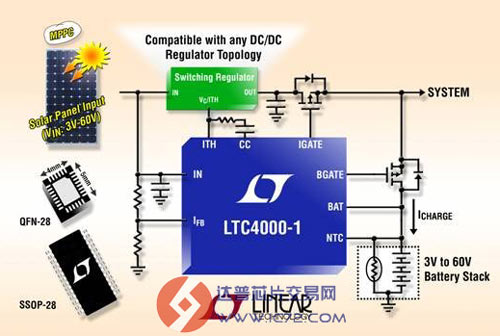

照片说明：大功率 MPPC 充电控制器可连接任何开关稳压器

性能概要：LTC4000-1

最大功率控制：能与太阳能电池板输入兼容

宽输入及输出电压范围：3V 至 60V

输入理想二极管实现低损耗反向隔离和负载均分

输出理想二极管实现低损耗 PowerPath™ 以及与电池的负载均分

在电池深度放电时也能即时接通工作

可编程充电电流：准确度为 ±1%

精确的输入和充电电流监视器

准确的可编程浮置电压：室温时为 ±0.2%，整个温度范围为 ±1%

可编程 C/X 或基于定时器的充电终止
