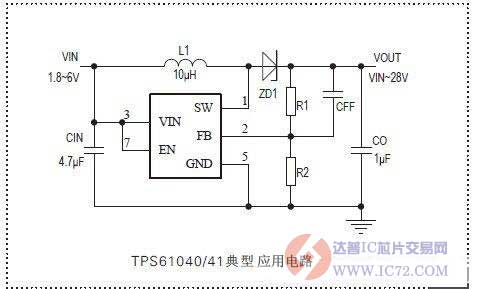

  • PS61040典型应用电路
    http://www.ic72.com 发布时间:2011/11/18 14:17:12

        PS61040/41内部MOSFET开关Q1导通,并逐步增加了从VIN通过L1、Q1和内部电流检测电阻RSENSE的电流量。TPS61040/41的FB(反馈)脚检测输出电压,只要反馈电压低于参考电压(典型值1.233V),则内部Q1导通,电流增大;当电感L1电流达到内部设置峰值电流ILM(TPS61040为400mA或TPS61041为250mA)时Q1截止,另外为应付极端条件以限制最大导通时间,在最大导通时间超过6μs(典型值)时Q1也会截止。TPS61040/41外接元件决定了Q1的关断时间。为了维持运行以及设定Q1的关断时间,TPS61040/41内部控制器必须用Q1和RSENSE监测通过L1的电流。当关断Q1时,流过L1的电流中断会升高电感上的电压,使外部的肖特基二极管D1正偏并导通,D1作续流二极管保证电流输出,为输出电容器C1充电至一个较高电压,这个电压高于单独的输入电压VIN。开关管关断至少要保持400ns(典型值),或者反馈电压又低于参考电压时才导通。输入电压、L1以及通过RSENSE的预设峰值电流都会影响Q1的导通时间。
