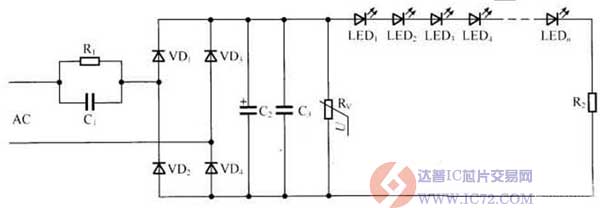

在图中，电容C1的作用是降压和限流;VD1～VD4的作用是整流，用于将交流电整VD1～VD4可选择1N4007系列的整流二极管。C2、C3的作用为滤 波，用于将整流后的脉动直流电压滤波成平稳的直流电压。C2、C3的耐压应根据负载电压而定，一般为负载电压1.2倍，其电容容量视负载电流的大小而定。压敏电阻Rv(或瞬变电压抑制二极管)的作用是将输入电源中瞬间的脉冲高压对地泄放掉，从而保护LED不被瞬间高压击穿。
LED串联的数量视其正向导通电压(VF)而定，在220V交流电路中最多可以达到80个左右。电容的耐压一般要求大于输入电源电压的峰值，在220V/50Hz的交流电路中，可以选择耐压为400V以上的涤纶电容或纸介质电容。
压敏电阻构成的LED驱动电路:
