  • 双正激式变换器电路
    http://www.ic72.com 发布时间:2011/11/14 11:34:45

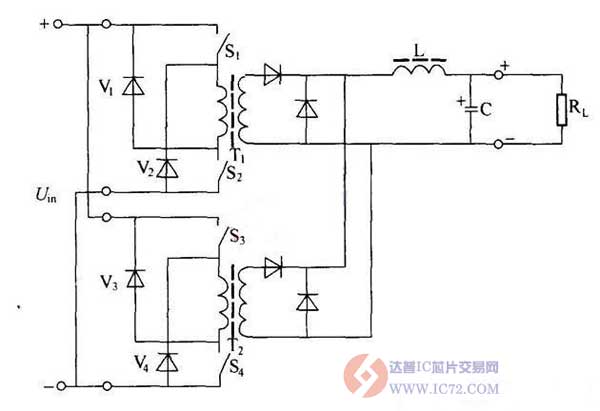

        电路特点: (1)两个正激式变换电路并联,T1和T2反相180驱动,功率增大一倍,输出频率增加一倍,纹波及动态响应得到改善;(2)S1、S2串联(S3、S4串联),开关管耐压减半;(3)取消了反馈线圈,V1、V2、V3、V4均为馈能路径,降低了变压器的制作工艺等要求;(4)具有死区限制特性,两部分电路不存在共态导通问题,可靠性较高。特性分析:正激:导通时输入馈电给负载,截止时L供电给负载。双正激式变换器电路:
