  • 电压调理电路
    http://www.ic72.com 发布时间:2011/11/3 13:26:12

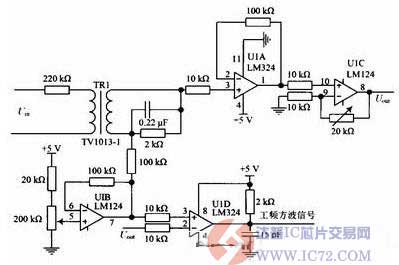

        设计中采用2 mA/2 mA电流型互感器TV1013-1,采样电阻为220 kΩ,最大可测电压有效值为440 V;调节滑动变阻器大小,通过信号滤波、电压抬升、功率放大将待测信号转化为0~5 V的电压信号Uout,作为A/D芯片的输入信号;同时采用过零比较法使Uout与抬升零点比较产生工频方波信号,作为锁相环电路的输入信号。电压调理电路:
