  • MC1454构成的文氏电桥振荡器电路
    http://www.ic72.com 发布时间:2011/11/3 13:21:14

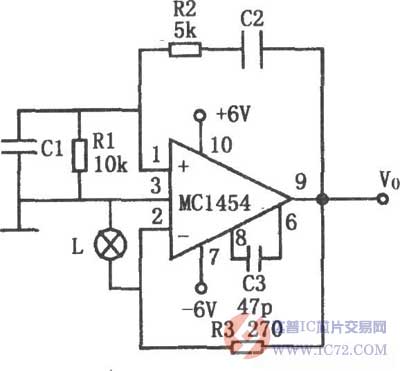

        该电路的特点是,在驱动低阻抗负载和大容性负载时,失真小。电路中使用的运算放大器可以驱动8~10Ω的负载,在10Ω负载上可以提供2~4V峰峰值的输出电压,频率从1Hz到100kHz,失真度小于0.5%。自动增益控制是由灯泡L实现,因为灯泡的电阻随输出电压的变化而变化。电阻R3构成负反馈回路,以确定输出信号幅度。电容C1和C2、电阻R1和R2构成正反馈。如果电阻R1和放大器的输入阻抗相等,R2=R1/2,C1=C2,则振荡频率为:f0=1/2πR1C1。MC1454构成的文氏电桥振荡器电路:
