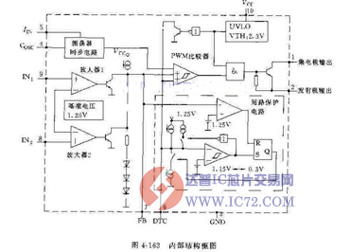

M62210FP是PWM控制方式的通用多功能直流/直流集变换器。内部结构框图如图4-163所示，它由同步振荡电路、PWM比较器、两组反馈用误差放大器，短路保护电路、输出电路等组成。工作电压范围为2.5~18V,消耗电流很小，典型值为1.3MA,可用外部信号进行同步工作，两系统的优先控制，即输入高电平的系统优先，最高工作频率为300KHZ,可以进行短路保护，通断控制，软启动以及死区时间控制等。封装类型为10脚的SOP.
