    http://www.ic72.com 发布时间:2011/8/5 14:52:07

        PT4201的典型应用电路是什么?

        PT4201是一款工作于电流模式,可驱动1~30 W照明或射灯的高亮度LED驱动控制器。基于PT4201的隔离式光耦反馈的高亮度LE驱动系统具有恒流精度高、外围电路简单,无闪烁和EMI辐射低的显著优点。在正常工作状态下,控制器的振荡频率可以通过外部电阻精确设定。同时,PT4201的前侧消隐电路可帮助减少外部功率器件开启瞬间的电压毛刺,且能有效避免由控制器误动作造成的LED灯闪烁。其内部集成的电流斜率补偿功能可提高系统的稳定性。

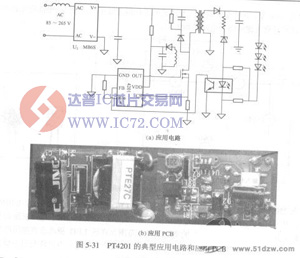

        PT4201提供了完善的保护功能,以提高LED照明系统的可靠性,包括逐周期过流保护( OCP)、VDD过压保护(OVP)及VDD欠压保护(UVLO)等。其OUT端输出的脉冲高电压被钳制在18 V以保护外部功率MOS。其短路保护功能可防止LED负载短路时损坏系统。PT4201采用了SOT-23-6封装。如图5-31所示为PT4201的典型应用电路和应用PCB。

    PT4201www.ic72.com
