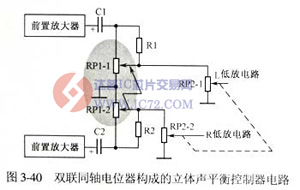

如图3-40所示是双联同轴电位器构成的立体声平衡控制器电路，电路中的RP1-1、RP1-2是双联同轴电位器构成的立体声平衡控制器，RP2-1和RP2-2是双联同轴电位器构成的双声道音量控制器电路。

    当RP1-1、RP1-2动片在中心点时，L、R声道信号受到等量衰减。

    当动片向上端滑动时，RP1-1动片与地间阻值增大，RP1-2动片与地间阻值减少，这样R声道信号衰减量增大，R声道低放电路输出减少，L声道低放电路输出增大。

    当动片向下滑动时，RP1-1动片与地间阻值减小，RP1-2动片与地端间阻值增大，结果L声道低放电路输出减少，R声道低放电路输出增大。

    由上述分析可知，通过调整RP1-1、RP1-2可以实现立体声平衡。电路中，电阻R1、R2的作用是减少因RP1-1、RP1-2带来的插入损耗。
