文中研制了一套模拟并网发电系统，实现了频率跟踪、最大功率跟踪、相位跟踪、输入欠压保护、输出过流保护、反孤岛效应等功能；采用Atmega16高速单片机，实现了内部集成定时、计数器功能；利用定时器T／C2的快速PWM功能，实现SPWM信号的产生；采用T／C1的输入捕获功能，实现了频率相位监测和跟踪以及对失真度、输入电压、输出电流等物理量的检测与控制。

    随着国际工业化的进程，全球未来能源消耗预计以3％的速度增长，常规能源面临日益枯竭的窘境。人们开始了可再生能源与新能源技术的开发，最具发展前景的当属风力发电和太阳能发电，即光伏并网发电。

    1 整体方案设计

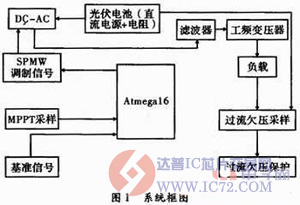

    设计采用Atmega16单片机为主体控制电路，工作过程为：与基准信号同频率、同相位正弦波经过SPWM调制后，输出正弦波脉宽调制信号，经驱动电胳放大，驱动H桥功率管工作，经过滤波器和工频变压器产生于基准信号通频率、同相位的正弦波电流。其中，过流、欠压保护由硬件实现，同步信号采集、频率的采集、控制信号的输出等功能，均由Atmega16完成。系统总体设计框图如图1所示。

    2 硬件电路设计

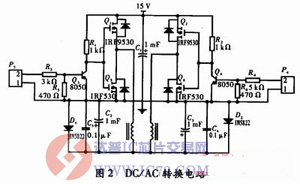

    分为DC／AC驱动电路、DC／AC电路和滤波电路3部分和平滑电容C1，电路原理如图2所示。
