  • μA709构成的电压跟随器电路设计
    http://www.ic72.com 发布时间:2011/7/7 14:01:41

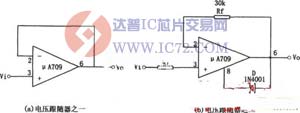

        图(a)所示电路为电压跟随器,它是同相放大电路的特殊情况,输入信号是从集成运放的同相端引入,反馈电阻为零,负反馈极强,运放工作非常稳定,输入阻抗很大。输出电阻却很小,因而这种电路具有阻抗变换作用。

        对该电路,当输入信号的电压振幅增大到接近运放的正电源电压时,将可能发生死锁现象,即信号将不能正常输出,这是由于运放内部的正反馈产生了寄生振荡。为了防止该现象产生,可采用图(b)

        该电路的基本关系如下:

         Vi+Vis=Vo

         Vo=-AVis

        式中:A——运放开环电压放大倍数;

        Vis——运放的纯输入电压;

        μA709构成的电压跟随器电路设计www.ic72.com
