凌力尔特公司 (Linear Technology Corporation) 推出1.5A负低压差线性稳压器LT3015，该器件具快速瞬态响应、低噪声和精确电流限制。凭借其-1.8V to -30V的宽输入电压范围及-1.220V至-29.5V的可调输出电压，该器件的共发射极NPN功率晶体管设计只需单个电源，并实现了一个310 mV (满负载时的典型值) 的低压差电压。

    在10Hz至100kHz带宽范围内，输出电压噪声仅为60µVRMS。LT3015具有1.1mA的工作电流，停机时<1µA，在出现压降时静态电流得到了很好的控制。LT3015是作为凌力尔特其中一个广受欢迎之正LDO (1.5A LT1963A) 的负补充器件，非常适合于负逻辑电源、低噪声仪表、工业电源以及后置稳压开关电源。

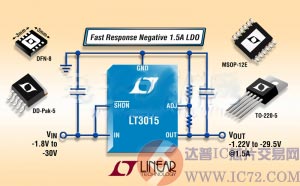

1.5A负低压差线性稳压器LT3015

    LT3015的基准放大器拓扑提供精确DC特性，并用极宽范围的输出电容器 (包括小型和低成本的陶瓷输出电容器) 提供良好的环路稳定性。该器件用仅为10µF的输出电容器可稳定。不必增加在使用其他很多稳压器时常见的串联电阻 (ESR)，就可以使用这些纤巧的外部电容器。LT3015具有双向停机功能，允许该器件以正或负逻辑电平工作。

    此外，由于LT3015的高停机门限准确度，SHDN引脚可用来为稳压器输入电源设定可编程欠压闭锁 (UVLO) 门限。该IC的内部保护电路包括反向输出保护、具折返的精准电流限制 (用于将功率晶体管保持在其安全工作区内) 及具迟滞的热限制。

    LT3015可提供具背部散热衬垫的扁平 (仅高 0.75mm) 3mm x 3mm 8引脚DFN封装、具背部散热衬垫的12引脚MSOP封装、通孔TO-220封装和表面贴装型DD-Pak封装。 E级和I级工作节温为-40°C至+125°C，MP 级规格为-55°C至+125°C。E级、I级和MP级的DFN、MSOP、TO-220/DD-Pak版本的千片批购价为每片2.67美元，所有器件都有现货供应。

    性能概要：LT3015

    - VIN范围：-1.8V至-30V

    - VOUT范围：-1.22V至-29.5V (可调)

    - 压差电压：310mV

    - 输出电流：1.5A

    - 具折返的精确电流限制

    - 采用10µF陶瓷输出电容器可稳定

    - 低输出噪声 (无需增加旁路电容器)：60µVRMS

    - 精确双向SHDN逻辑

    - 快速瞬态响应

    - 工作电流：1.1mA

    - 停机电流：<1µA

    - 可耐受反向输出电压

    - 具迟滞的热限制

    - 3mm x 3mm x 0.75mm DFN-8、MSOP-12、DD-Pak和TO-220-5封装
