  • LED驱动芯片SN3910性能特点及应用设计
    http://www.ic72.com 发布时间:2011/5/25 15:12:12

        一、SN3910性能特点

        SN3910是一款峰值电流检测降压型LED驱动器,工作在恒定关断时间模式。它允许电压源范围从DC8-45V或AC110V/220V驱动高亮度LED。

        SN3910可以根据PWM信号调整LED亮度,可以接受的PWM控制信号占空比为0~100%。它还包括一个50-240mV线性调光输入,可用于LED电流线性调整和温度补偿。

        SN3910采用峰值电流模式控制,该控制器不需要任何环路补偿,即能取得良好的输出电流调节。PWM调光的反应时间由电感电流的上升和下降速率决定的,从而有非常短的上升和下降时间。

        二、SN3910典型应用电路

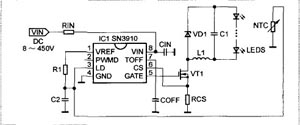

    LED驱动芯片SN3910性能特点及应用设计

    图1  SN3910典型应用电路

        三、SN3910  3W 350mA电源设计

    LED驱动芯片SN3910性能特点及应用设计

    图2  SN3910  3W 350mA电源设计
