MAX1437B为8路、12位模/数转换器(ADC)，具有全差分输入，流水线架构，可对全差分信号进行数字误差校准。该ADC设计用于低功耗、高动态性能的医学成像设备和数字通信产品。MAX1437B采用1.8V单电源供电，功耗仅为768mW (每通道96mW)。输入频率5.3MHz时，信噪比(SNR)可达70.2dB (典型值)。除了自身的低功耗特性外，MAX1437B还在空闲周期提供关断模式。

    内部1.24V高精度带隙基准用于设置ADC的满量程输入范围，灵活的基准架构允许使用外部基准，以满足更高精度或不同差分输入电压范围的要求。该基准架构专门针对低噪声特性进行优化。

    单端时钟用于控制转换过程。内部占空比均衡器可在较大范围内补偿时钟占空比的变化。片内PLL生成高速串行低电压差分信号(LVDS)时钟。

    MAX1437B具有自对齐数据、时钟以及帧对齐信号串行LVDS输出。输出数据以二进制补码格式表示。

    MAX1437B采样率高达50Msps。该器件提供带裸焊盘的小尺寸10mm x 10mm x 0.8mm、68引脚薄型QFN封装，工作于扩展工业级温度范围(-40°C至+85°C)。

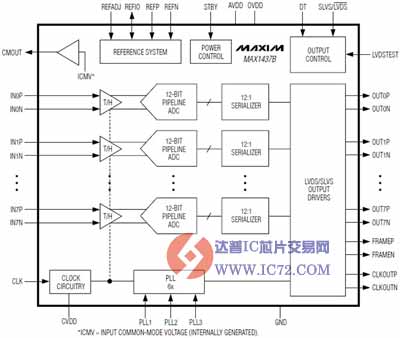

    功能框图

    关键特性

    - 优异的动态性能

         5.3MHz时具有70.2dB SNR

         5.3MHz时具有98dBc SFDR

         5.3MHz时具有82dB通道隔离度

    - 超低功耗

    - 每通道96mW (正常工作)

    - 串行LVDS输出

    - 可通过引脚选择LVDS/SLVS (可调整低压信号)模式

    - LVDS输出支持最长30英寸的FR-4背板连接

    - 针对数字信号完整性的测试模式

    - 全差分模拟输入

    - 较宽的差分输入电压范围(1.4VP-P)

    - 片内1.24V精密带隙基准

    - 时钟占空比均衡器

    - 结构紧凑、带有裸焊盘的68引脚TQN封装

    - 可提供评估板(请定购MAX1437BEVKIT)

    应用

    - 仪表

    - 多路通信

    - 超声和医学成像
