MAX8505降压型调节器工作在2.6V至5.5V输入电压范围内，产生0.8V至0.85 x VIN的可调输出电压，电流可达3A。在外加2.6V至5.5V的偏置电源时，输入电压最低可达2.25V。

    MAX8505集成了功率MOSFET，工作于1MHz/500kHz开关频率，以提供紧凑的设计。电流模式脉宽调制(PWM)控制功能简化了采用陶瓷电容或聚合物输出电容的补偿，并提供极好的瞬态响应。

    MAX8505在整个负载、输入电源和温度范围内具有1%的精确输出。通过外部电容实现可调的软启动功能。在软启动期间，电压调节回路工作。当有源器件，如微处理器或是ASIC连接到MAX8505的输出，一旦超过其低压门限时将产生一个突变的负载电流，上述控制方式将限制电压的跌落。

    MAX8505具有限流保护、短路保护和热过载保护功能，使设计更为可靠。漏极开路电源就绪(POK)监视输出电压。

    关键特性

    - 节省空间—4.9mm x 6mm占位面积, 1?H电感, 47?F陶瓷输出电容

    - 输入电压范围

         2.6V至5.5V

         由偏置电源供电时可降至2.25V

    - 0.8V至0.85 x VIN，3A输出电流

    - 陶瓷电容或聚合体电容

    - 在整个负载、输入电源和温度范围内具有±1%的精确输出

    - 快速瞬态响应

    - 可调的软启动

    - 上电过程中的电压调节软启动限制了输出电压跌落

    - POK监视输出电压

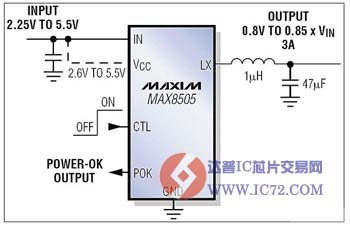

    典型工作电路

    应用

    - uP/ASIC/DSP/FPGA核与I/O电源

    - 芯片组供电

    - 网络与电信设备

    - 服务器、RAID和存储系统
