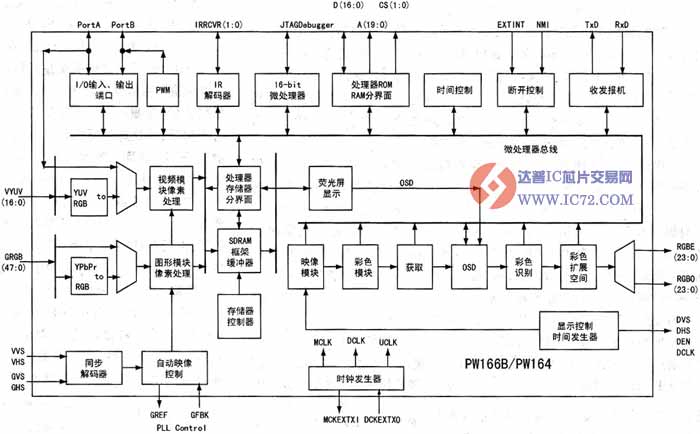

PW166B/PW164电路内部框图

    PW166B／PW164系列图像处理控制器。它是一种高集成度的“系统内置芯片”，可将现有各种格式的模拟、数字、视频输入信号传输至数字投射系统或多媒体显示系统。

    该PW166B／PW164内置的SDRAM帧缓冲器和存储控制器共同实现帧比率的转换。从VGA转换为UXGA的绝大部分刷新率的电脑图像均可以重新调整大小，以适应固定频率的终端显示装置。

    该芯片拥有先进的第二代图像缩放功能，提供全面可编程的水平、垂直图像缩放功能。此外，它还支持非线性缩放功能，可精确控制16∶9画面图像源及其显示。其高品质缩放功能与自动图像优化电路配合，可提供清晰的全屏幕显示，无需人工调整即可实现居中显示。同时PW166B／PW164拥有先进的第二代同步解码技术，全面支持各种同步方式。其中包括隔行、逐行、绿同步及TMDS数据使能。

    PW166B图像处理支持NTSC或PAL视频数据，包括4：3画面及16∶9 画面数据源，如DVD或HDTV。它采用集成PLL电路，可使显示接口计时与输入计时同步。只需一个外部晶振便可提供系统所需的所有时钟信号，实现上述功能。

    PW166B提供脉宽调制（PWM）输出功能，使背景光或音频控制的电路设计非常简单，且成本很低。由于提供了参考源代码内置微处理器，开发者可在短时间内开发出多功能的产品。可编程功能包栝：用户界面、用户开机画面、全自动图像功能及特殊屏幕效果。同时，PW166B采用256脚PBGA封装。
