纳米线(nanowire)处理器号称可比传统半导体组件，在每平方英寸的面积上搭载更多的运算与逻辑能力；最近美国哈佛大学(Harvard University)就与非营利机构Mitre Corp合作，示范硅锗(silicon-germanium)纳米线数组的基本运算逻辑单元(ALU)功能性。该纳米线数组也据说是全球第一款可编程纳米处理器。

    开发上述超威小纳米电路的，是由哈佛大学教授Charles Liber主持的实验室；该电路是由厚度仅30纳米的氧化物绝缘(oxide-insulated)线所组成；这些纳米线以分层次(hierarchically)方式排列成瓦片图案(tile-like patterns)，能被缩放为任何尺寸。由于纳米线FET是非挥发性，因此该交叉线数组可同时执行运算与存储器功能。

    Liber表示，纳米线数组的运算处理功能所消耗之功率低于传统电路，后者的功耗主要是来自于必须不间断供电以保持存储器功能。接下来研究人员希望能开发出将纳米处理器组成一个架构所需的控制功能，以催生硅锗纳米线制作的智能传感器或是消费类电子设备。

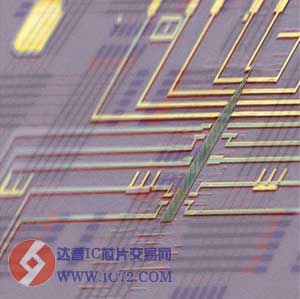

    以扫描式电子显微镜所拍摄的可编程纳米线处理器
