MAX1492/MAX1494低功耗、3.5位半或4.5位半模数转换器(ADC)集成了液晶显示器(LCD)驱动器，工作于2.7V至5.25V。它们包括内部基准、高精度片上振荡器和三重LCD驱动器。内置电荷泵可产生负电源，单电源供电情况下为集成输入缓冲器提供电源。这些ADC的输入范围可配置为±2V或±200mV，为LCD和/或微控制器(?C)提供其转换结果。µC通过与SPI™/QSPI™/MICROWIRE™兼容的串行接口进行通信。MAX1492是一款3.5位半(±1999个计数)器件，MAX1494是一款4.5位半(±19,999个计数)器件。

    MAX1492/MAX1494不需要外部精密积分电容、自校零电容、晶振、电荷泵或其他用于传统双积分ADC的电路(常用于面板表电路)。

    这些器件还提供内部缓冲器，用于差分信号和基准输入，允许直接与高阻信号源连接。此外，它们采用连续的内部失调校准，可同时提供大于100dB的50Hz与60Hz噪声抑制。其它特性包括：数据保持与峰值保持、超量程/欠量程检测、低电池电压监视等。

    MAX1494采用32引脚、7mm x 7mm LQFP封装；MAX1492采用28引脚SSOP或28引脚PDIP封装。所有器件工作在0°C至+70°C商用级温度范围。

    关键特性

    - 高分辨率

         MAX1494：4.5位半(±19,999各计数)

　     　MAX1492：3.5位半(±1999各计数)

    - Σ-Δ ADC结构

　     　无需积分电容

　     　无需自校零电容

　     　同时提供大于100dB的50Hz与60Hz噪声抑制

    - 工作于2.7V至5.25V单电源

    - 可选择±200mV或±2V输入范围

    - 可选择电压基准：内部2.048V或外部基准

    - 内置高精度振荡器，无需外部元件

    - 自动失调校准

    - 低功耗

            工作电流最大960µA

            关断电流最大400µA

    - 小型32引脚7mm x 7mm LQFP封装(4.5位半)、28引脚SSOP封装(3.5位半)

    - 三重LCD驱动器

    - 兼容于SPI/QSPI/MICROWIRE的串行接口

    - 可提供*估板(请定购MAX1494EVKIT)

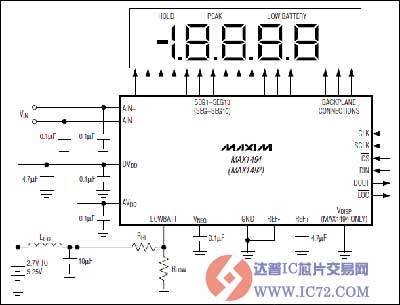

    典型工作电路

    应用

    - 数字万用表

    - 数字面板表

    - 数字电压表

    - 手持式仪表
