(1)开关振荡电路市电经D1~D4整流后，在A点获得脉动直流电压，该电压一路经开关变压器T301的①-②绕组加至开关管Q1的c极，另一路经限流电阻R3加至Q1的b极，为Q1提供启动电流。Q1开始导通，其集极电流在T301的①-② 绕组中产生①正②负的电动势，经T301耦合，在T301的③-④绕组中感应出③正④负的电动势，此电动势经R4、C1叠加到Q1的b极，使Q1迅速饱和导通。由于流过电感的电流不能突变，故在T301的①-②绕组中产生①负②正的电动势。经T301耦合，在T301的③-④绕组中感应出③负④正的电动势，通过R4、C1，使Q1迅速进入截止状态。随着A点经R3对C1的不断充电，Q1又开始导通，进而进入下一轮的开关振荡状态。截止期间，T301通过副边⑤-⑥绕组，经D6及其负载电路释放能量，获得MP3所需的充电电压。

    (2)稳压电路稳压电路由Z1、Q2等元件组成。当负载减轻或市电升高时，B点电压势必上升。当该电压大于5.6V时，Z1击穿，Q2因b-e结正偏而迅速导通，使Q1提前截止，进而使开关电源输出电压趋于下降；反之，则控制过程相反，从而使T301副边输出电压基本稳定。

    (3)保护电路R1、R6为限流电阻。当负载过重时，Q1的集-射极电流势必增大，R6上的压降也随之增大。当该电压大于0.7V时，Q2饱和导通，相当于Q2的c-e极短接，Q1因b极失电而立刻截止，达到过流保护的目的。为避免截止期间T301的①-②绕组感应出的尖峰脉冲高压击穿Q1，在T301的①-②绕组并联了尖峰脉冲吸收电阻R2，以改善Q1的开关特性。

    (4)充电电路当充电电路处于空载时。R8上无电流流过，Q3的e-b结电压基本相等，Q3截止，LD2(绿灯)灭，电源指示灯LD1(红灯)亮；当接入MP3进行充电时，充电电流在R8上产生的压降(即V3e-b)使Q3正偏导通，LD2亮，表示正在充电。随着电池不断地充电，其充电电流逐渐减小，R8上的压降也随之减小，当Q3的e-b结偏压V3e-b小于0．7V时，Q3截止，LD2熄灭，表示电已充满，应及时停止充电，以免损坏充电电池。

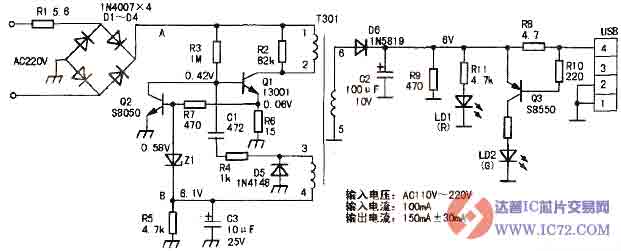

昕潮TJ-01型MP3充电器电路
