ADRF6801是一款高动态范围IQ解调器，集成PLL和VCO。小数N分频PLL/频率合成器产生3.0 GHz至4.6 GHz范围的频率。4分频正交分频器将VCO输出频率分频至所需的本振(LO)频率，以便以正交方式驱动混频器。此外还可以使能一个输出缓冲器，以产生fVCO/2信号供外部使用。

    PLL支持10 MHz至160 MHz范围内的输入基准频率。鉴相器输出控制一个电荷泵，其输出在片外环路滤波器中进行积分。然后，环路滤波器输出施加于一个集成式VCO。

    IQ解调器将差分RF输入与源自正交分频器的复数LO混频。差分I和Q输出路径具有出色的正交精度，可以处理基带信号或最高120 MHz的复数中频信号。

    ADRF6801采用先进的硅锗BiCMOS工艺制造，提供40引脚、裸露焊盘、符合RoHS标准的6 mm x 6 mm LFCSP封装。额定温度范围为?40°C至+85°C。

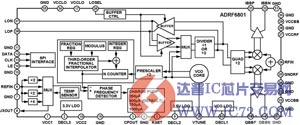

    ADRF6801功能框图

    特性

    - 集成小数N分频PLL的IQ解调器

    - LO 频率范围：750 MHz至1150 MHz

    - 输入P1dB：12.5 dBm

    - 输入IP3：25 dBm

    - 噪声系数(DSB)：14.3 dB

    - 电压转换增益：5.1 dB

    - 正交解调精度

    - 相位精度：0.3°

    - 幅度精度：0.05 dB

    - 基带解调：275 MHz（3 dB带宽）

    - 通过SPI串行接口进行PLL编程

    - 40引脚、6 mm × 6 mm LFCSP封装

    应用

    - QAM/QPSK RF/IF 解调器

    - 蜂窝W-CDMA/CDMA/CDMA2000

    - 微波点对（多）点无线电

    - 宽带无线和WiMAX
