描述

    LTC®4444-5 是一款高频高电压栅极驱动器，可利用一个同步 DC/DC 转换器和高达 100V 的电源电压来驱动两个 N 沟道 MOSFET。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。

    LTC4444-5 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。

    LTC4444-5 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。LTC4444-5 还内置了自适应贯通保护功能，用于阻止两个 MOSFET 同时传导。

    特点

    - 自举电源电压至 114V

    - 宽 VCC 电压：4.5V 至 13.5V

    - 自适应贯通保护功能

    - 1.4A 峰值顶端栅极上拉电流

    - 1.75A 峰值底端栅极上拉电流

    - 1.5Ω 顶端栅极驱动器下拉电阻

    - 0.75Ω 底端栅极驱动器下拉电阻

    - 5ns 顶端栅极下降时间驱动 1nF 负载

    - 8ns 顶端栅极上升时间驱动 1nF 负载

    - 3ns 底端栅极下降时间驱动 1nF 负载

    - 6ns 底端栅极上升时间驱动 1nF 负载

    - 可驱动高压侧和低压侧 N 沟道 MOSFET

    - 欠压闭锁功能

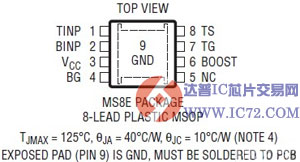

    - 耐热增强型 8 引脚 MSOP 封装

    封装

    应用

    - 分布式电源架构

    - 汽车电源

    - 高密度电源模块

    - 电信系统
