DS26900是一款JTAG信号复用器，能够将3路主机端口之一连接到18路(36路级联配置)次级端口。该器件可以通过三个主机端口中的任意一路进行配置。DS26900可自动检测次级端口JTAG器件的连接状态。

    DS26900可用于多种架构，包括单个器件、两个级联器件或两个冗余器件。

    通过所选的主机端口采用标准的JTAG工作方式实现器件的所有控制和配置。

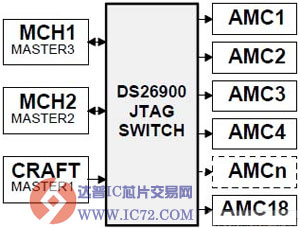

    功能框图

    关键特性

    - 高效方案实现星型架构JTAG

    - 实现主机与次级端口之间的透明传输

    - 单芯片方案提供18路独立的次级端口

    - 两个器件级联提供36路次级端口

    - 3路主端口

    - 自动检测端口的连接状态

    - 内部上拉/下拉电阻

    - 两个32位暂存寄存器

    - 4个GPIO引脚用于读/写控制和信令传输

    - 开关频率高达50MHz

    - 可选择更改信号通道

    - 冗余状态的器件输出引脚为高阻态

    - 独立的外设JTAG

    - 配置模式采用IEEE 1149.1 TAP控制器

    - 支持带电插/拔

    - 3.3V工作电源

    - 工业级工作温度范围

    - 封装符合RoHS标准

    应用

    - AMC转接卡

    - ATCA?载板

    - JSM模块

    - MicroTCA™载板

    - 系统级JTAG
