MAX5976A/MAX5976B为完全集成的解决方案，适用于需要在带电背板上安全插入、拔出电路板卡的热插拔应用。器件在单芯片封装内集成了热插拔控制器、24mΩ功率MOSFET以及电子断路器保护。IC设计用于2.7V至18V电源保护。

    器件提供启动过程的浪涌电流控制和短路检测功能。正常工作期间，器件提供断路器保护，避免过载和短路条件下损坏器件。一旦负载电流超过断路器门限，断路器则断开负载和电源。器件经过工厂校准，以±10%精度提供精确的过流保护。发生故障期间，MAX5976A进入自动重试模式，而MAX5976B闭锁。两个版本均具有电阻可调的变速断路器门限和过热保护。其它特性包括电源就绪和故障指示输出。

    IC采用16引脚、5mm × 5mm、TQFN-EP封装，工作在-40°C至+85°C温度范围。

    关键特性

    - 2.7V至18V工作电压范围

    - 24mΩ内部功率MOSFET

    - 可提供7A负载电流

    - 无需检流电阻

    - ±10%断路器门限精度

    - 可调节断路器电流

    - 变速断路器响应

    - 热保护

    - 电源就绪和故障指示输出

    - 闭锁或自动重试选项

    - 驱动有效信号输入

    - 低电平有效和高电平有效使能

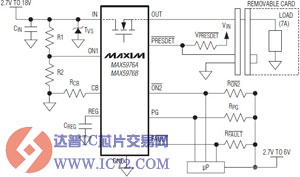

    典型应用电路

    应用

    - 磁盘驱动器供电

    - 工业

    - RAID系统

    - 服务器I/O卡

    - 存储器桥接
