AD9284是一款双通道8位单芯片采样模数转换器(ADC)，支持同步工作模式，专门针对低成本、低功耗和易用性进行了优化。各ADC的转换速率高达250 MSPS，动态性能卓越。

    该ADC要求采用1.8 V单电源供电及编码时钟信号，以便充分发挥其工作性能。无需外部基准源器件即可实现很多应用。数字输出兼容LVDS。

    AD9284采用48引脚无铅LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。

    产品聚焦

    集成式双通道、8位250 MSPS ADC

    1.8 V单电源供电，提供LVDS输出

    省电选项通过引脚可编程设置进行控制

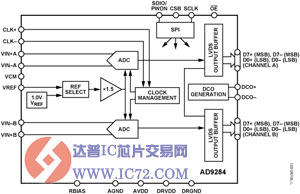

    AD9284功能框图

    特性

    - 1.8 V单电源供电

    - 信噪比(SNR)：49.3 dBFS（200 MHz输入，250 MSPS）

    - 无杂散动态范围(SFDR)：65 dBc（200 MHz输入，250 MSPS）

    - 低功耗：314 mW（250 MSPS）

    - 片内基准电压源和采样保持

    - 各通道1.2 V峰峰值模拟输入范围

    - 差分输入、500 MHz带宽

    - 微分非线性(DNL)误差：±0.2 LSB

    - 串行端口控制选项

    -- 偏移二进制、格雷码或二进制补码数据格式

    -- 可选时钟占空比稳定器

    -- 内置可选数字测试码生成功能

    - 引脚可编程省电功能

    - 提供48引脚LFCSP封装

    应用

    - 通信

    - 分集无线电系统

    - I/Q 解调系统

    - 电池供电仪表

    - 手持式示波器

    - 低成本数字示波器

    - OTS：光纤视频
