AD9286是一款8位单芯片采样模数转换器(ADC)，支持交错工作模式，专门针对低成本、低功耗和易用性进行了优化。各ADC的转换速率高达500 MSPS，动态性能卓越。

    AD9286采用单个采样时钟，通过片内时钟分频器，使两个ADC内核实现时钟交错（每个内核的工作频率为时钟频率的一半），从而达到额定值500 MSPS。利用SPI，用户可以精确地调整各ADC采样沿的时序，尽可能降低镜像杂散能量。

    该ADC要求采用1.8 V单电源供电及编码时钟信号，以便充分发挥其工作性能。无需外部基准源器件即可实现很多应用都。数字输出兼容LVDS。

    AD9286采用48引脚无铅LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。

    产品聚焦

    集成式8位500 MSPS ADC

    1.8 V单电源供电，提供LVDS输出。

    省电选项通过引脚可编程设置进行控制。

    特性

    - 1.8 V单电源供电

    - 信噪比(SNR)：49.3 dBFS（200 MHz输入，500 MSPS）

    - 无杂散动态范围(SFDR)：65 dBc（200 MHz输入，500 MSPS）

    - 低功耗：315 mW（500 MSPS）

    - 片内交错时钟

    - 片内基准电压源和采样保持

    - 各通道1.2 V峰峰值模拟输入范围

    - 差分输入、500 MHz带宽

    - LVDS兼容数字输出

    - 片内基准电压源和采样保持电路

    - 微分非线性(DNL)误差：±0.2 LSB

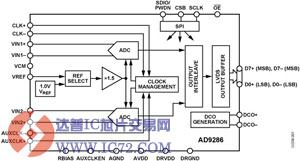

    AD9286功能框图

    应用

    - 电池供电仪表

    - 手持式示波器

    - 低成本数字示波器

    - OTS：光纤视频
