虽然表面上Li+电池已经占据整个便携世界，但NiMH电池并没有被完全遗弃。令人吃惊的是，尽管单位重量的能量仍然有较大差距，但其单位体积的能量仅比Li+电池低大约15%。NiMH电池的最大缺点是自放电率较高，混合型NiMH电池在很大程度解决了这一问题，例如SANYOEneloop电池，静态下一年之后仍然能够保留85%的电量。NiMH电池的吸引力在于成本低、安全性高、用户更换方便等，至少标准电池具备这些优势。

    图1所示便携设备由一节AA型NiMH电池供电，利用USB充电。充电器开关频率大约为150kHz，电池充电电流为1.1A (典型AA型NiMH电池在大约0.5°C条件下)。由于降压转换器将5V、500mA转换成电池充电时的1.5V、1.1A，电路供给电池的电流(1.1A)大于从USB接口获得的电流(500mA)。需要注意的是，由于在低充电速率下不能正确判断充电终止，只能采用500mA或更大功率的端口进行充电。所以，当枚举确定只有100mA电流可用时，不应激活充电。系统通过关闭TMR上的Q2，使定时器电阻悬空，停止充电。

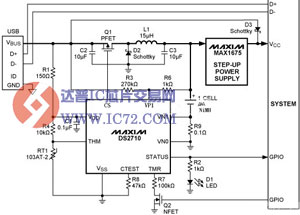

图1. USB供电的单节NiMH电池开关模式充电器

    该充电器另外一项特别有用的功能是：通过检测电池阻抗确定接入的是否为碱性电池或故障电池，检测到这种状况时将禁止充电。这就允许用户在紧急情况下插入碱性电池，无需担心意外充电。
