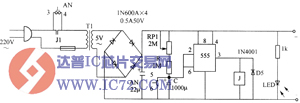

如图所示是由电源电压、桥式电路、555定时器、电路。该电路会给医院在控制病菌带来便利。

    消毒器控制电路

    消毒的原理在于将精盐溶解于水中，进行通电电解，从而产生对人体无害而却能消毒的强氧化剂。而本例通过控制产生强氧化剂的定时时间，从而达到控制消毒时间的目的。

    在图中，在使用消毒器时，按一下AN就可以给电源电压T1充电。开关按下时，555定时器置位，J吸合，而电源电压的J1闭合。C通过RP1和R调节，充电至3／2VDD时，555复位。J释放、J1断开停电。

    控制消毒的时间计算公式如下：t=1.1（RP1＋R)C这里的RP1是可调器。通过上式，可由RP1来调节消毒时间的长短。
