  • 用普通元件构成的高精度极性转换电路图
    http://www.ic72.com 发布时间:2010/12/2 11:14:23

        电路的功能

        准确的转换放大电路可用于从正的标准电源获得负的电压输出或用于给平衡输出的D-A转换器加上极性(相当于增加1个数据位)。

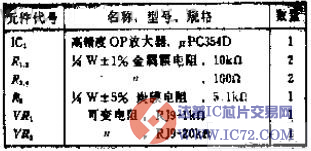

        本电路的组成与基本反相放大电路无多大差别,便在如何连接可变电阻上却花了一翻功夫。所以电路中可以使用±1%误差的电阻。

    用普通元件构成的高精度极性转换电路图

        电路工作原理

        因为OP放大器的环路增益主要取决于输入电阻与反馈电阻之比,所以阻值有误差,增益也会相应出现误差。要想获得四位数以上的精度,就需要高精度的电阻。用来缩小VR1可变范围的电阻R3、R4其阻值为R1、R2的1/100,,这样就可以补偿阻值的偏差,实际上R1为9.9千欧,R2为10.1千欧,这种最坏的情况是很少的,所以VR1的可调范围为±1%也就够了。

    用普通元件构成的高精度极性转换电路图

        调整

        准备好符合精度要求的可用表,使输入端接地或为0V电平,然后用VR2进行偏置调节,接着再调节VR1,使输入电压为+10V时,输出为-10V,10V的输入电压其极性没有严格要求,只要输出输入之间能实现极性转换即可。
