调制解调器与PC机接口实际上也就是调制解调器中单片机W77E58与PC机的接口电路，W77E58支持TTL电平，而微机串行通信口RS 232C支持EIA电平，因此在实现它们之间的串行通信时，必须设计电平转换电路，以满足它们各自的需要。

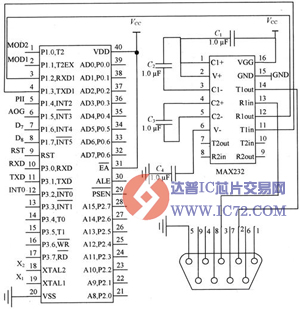

    电平转换电路是指挥中心方调制解调器与微机的接口电路，它也是数据无线传输系统硬件电路(指挥中心方)的一个组成部分。其工作过程如下：由调制解调器解调出来的数字信号，由单片机处理后，从W77E58的串行通信口2，经电平转换芯片MAX232、PC机的RS 232C口(DB9)和微机内部的UART，最后传递给CPU，在监控平台上显示出来。其电路原理图如图所示。
