DS31400是一款灵活的高性能定时IC，用于各种频率转换和频率合成应用。该器件的8路输入时钟和14路输出时钟的任何一路均可接收或产生2kHz至750MHz的频率。器件内部两个独立的DPLL用于产生两路独立的时钟。

    按照要求的分频比对输入时钟进行分频，并可连续监测工作状态和频率精度。可以手动或自动选择最合适的输入时钟作为两路数字PLL的参考时钟。每个DPLL锁定所选择的参考时钟，提供可编程带宽和极高的分辨率保持功能，并能够在两个输入时钟之间实现真正的无缝切换。数字PLL之后连接时钟合成子系统，该子系统具有七个可完全编程的数字频率合成模块、三个高速低抖动APLL和14个输出时钟，每个输出时钟具有各自的32位分频器和相位调整电路。APLL提供分数比例调节和低于1ps RMS的输出抖动。

    在电信系统中，该器件具备作为中心定时功能或线卡定时IC所需的全部特性和功能。配合适当的振荡器，该器件能够满足STratum 2、3E、3、4E、4，G.812 I类至IV类，G.813和G.8262标准要求。该器件完全支持同步以太网的时钟频率。

    关键特性

    -八路输入时钟

      差分或CMOS/TTL格式

      2kHz至750MHz的任何频率

      高分辨率分数分频比支持64B/66B和FEC (例如237/255、238/255)或任何其它分频比要求

      连续监测输入时钟质量

      自动或手动时钟选择

      三路2/4/8kHz帧同步输入

    -两路高性能DPLL

      输入丢失情况下无缝切换参考时钟

      自动或手动构建相位

      所有输入丢失时提供保持功能

      可编程带宽：0.5mHz至400Hz

    -七路数字频率合成器

      每路合成器可从属于任何一个DPLL

      产生2kHz的任一倍频时钟，最高可达77.76MHz

      DFS时钟相位调整

    -三路APLL输出

      输出时钟频率可达750MHz

      高分辨率分数分频比支持64B/66B和FEC (例如255/237、255/238)或任何其它分频比要求

      输出抖动低于1ps RMS

      从同一参考时钟同时产生三路不同速率的低抖动时钟(例如622.08MHz SONET、255/237 x 622.08MHz OTU2和156.25MHz 10GE)

    -七组14路输出时钟

      < 1Hz至750MHz范围的任何频率

      每组受控于一个DFS时钟、任何APLL时钟或任何输入时钟

      每组具有一个差分输出(三路CML、四路LVDS/LVPECL)和独立的CMOS/TTL输出

      每路输出提供32位分频器

      两路电信应用同步输出：8kHz和2kHz

    -通用特性

      适合线卡IC或定时卡IC，支持Stratum 2/3E/3/4E/4、SMC、SEC/EEC或SSU

      几乎能够接收并产生最高750MHz的任何频率，其中包括1Hz、2kHz、8kHz、NxDS1、NxE1、DS2/J2、DS3、E3、2.5MHz、25MHz、125MHz、156.25MHz和Nx19.44MHz (最高可达622.08MHz)

      内部补偿本振频率误差

      SPI处理器接口

      1.8V工作电压，3.3V I/O电压(容限电压为5V)

      17mm x 17mm CSBGA封装

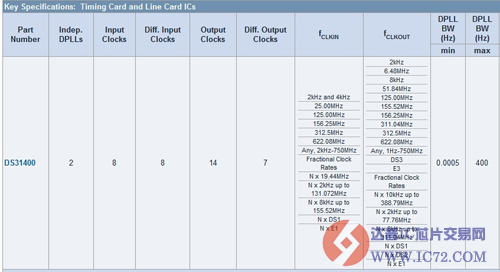

    参数

    应用

    -各种设备的变频应用

    -电信线卡或时钟卡，支持任何SONET/SDH，WAN设备中的同步以太网和/或OTN端口，包括：MSPP、以太网交换机、路由器、DSLAM和基站
